샤오미 전기자전거 불혼바 튜닝 Qicycle

최근 발매된 샤오미의 귀염 16인치 전기자전거의 인기가 무척 높습니다.

이에따라 튜닝에대한 관심도 높아졌고, 실제로 미니벨로 튜닝에 사용되는 각종 조합튜닝기술들이 유용합니다.

보다 멋진 모습으로 변신시켜주는 불혼바 튜닝기를 보여드리겠습니다.

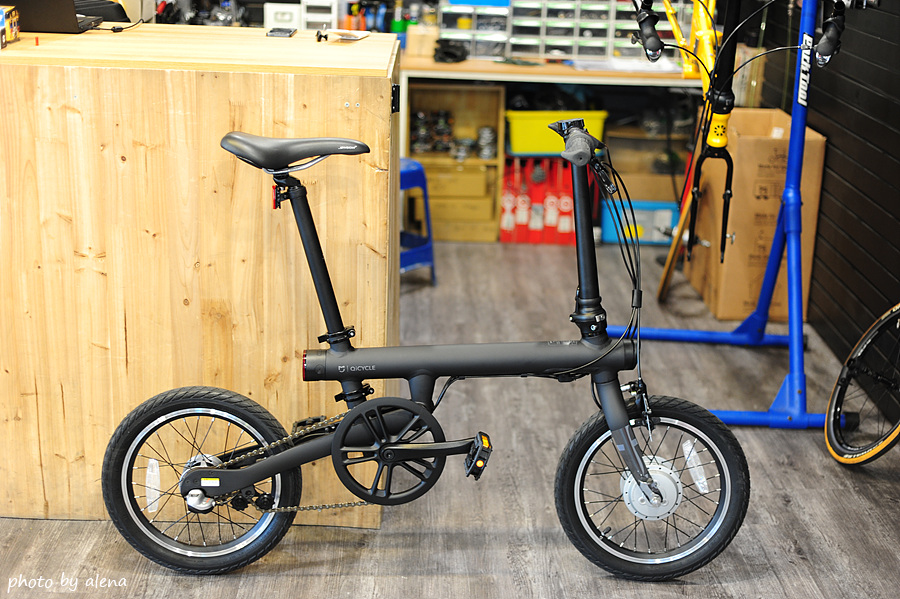

평범한 일자 핸들바로 만들어진 미니벨로형 전기자전거입니다.

이 핸들바의 형태만 바꾸더라도 분위기 변신을 제대로 할 수 있습니다.

물론 장거리 라이딩에 피로도를 줄여주는 자세이기도합니다.

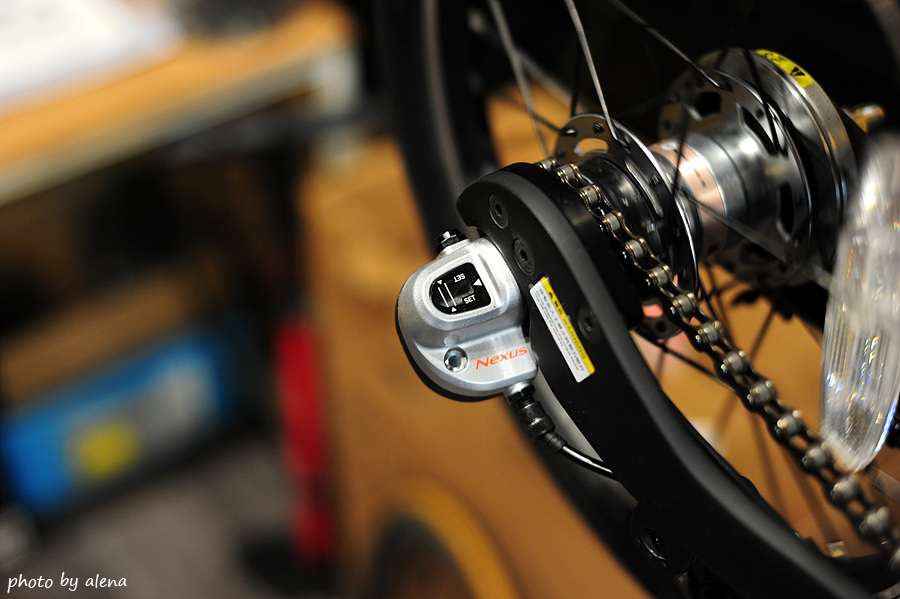

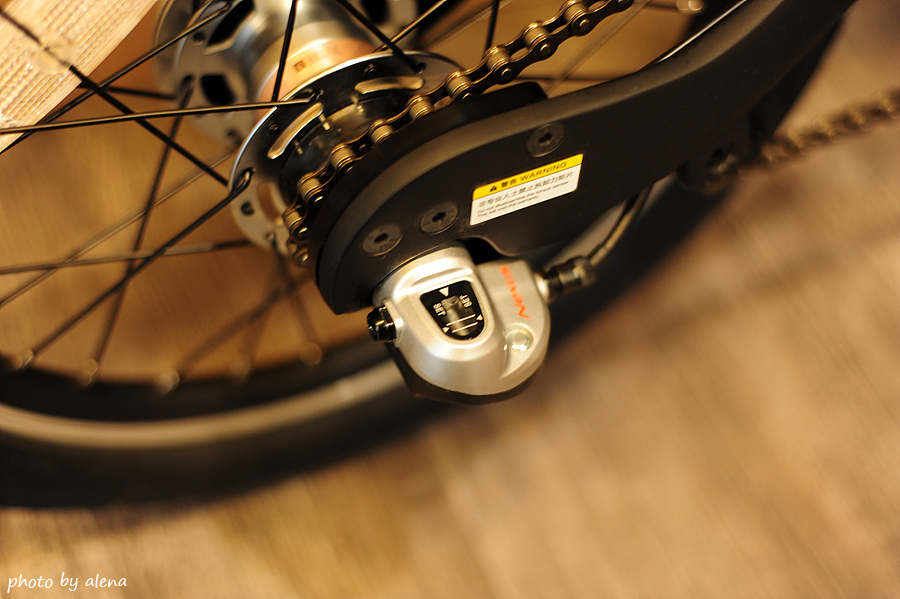

우선 특징적인 부분은 내장기어 3단 허브로 되어있다는 점입니다.

전륜 구동 모터를 사용하기때문에 뒷 허브는 기어장치를 구성하기 좋은 형태입니다.

이에따라 시마노 넥서스 인터3 내장허브를 사용하여 심플하게 장치를 만들게 되었습니다.

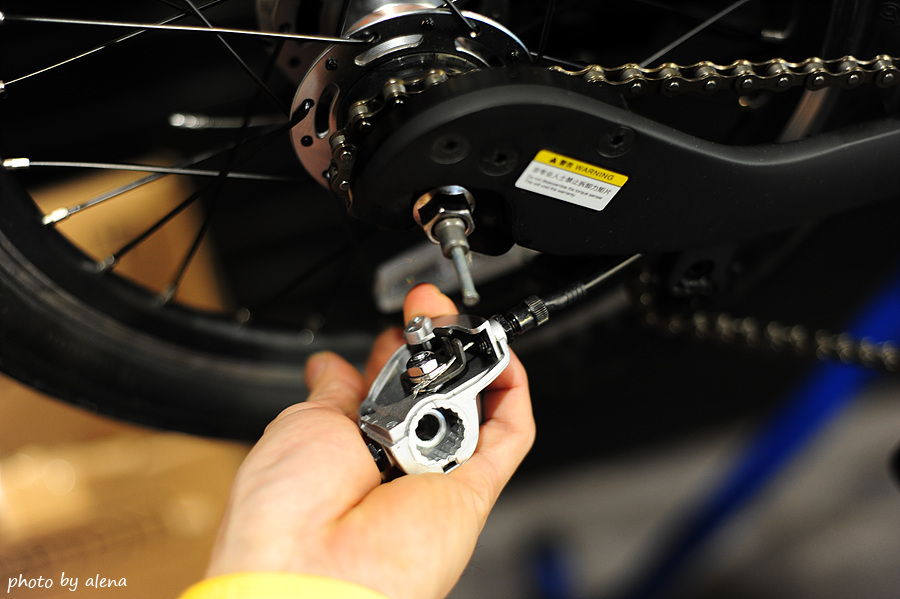

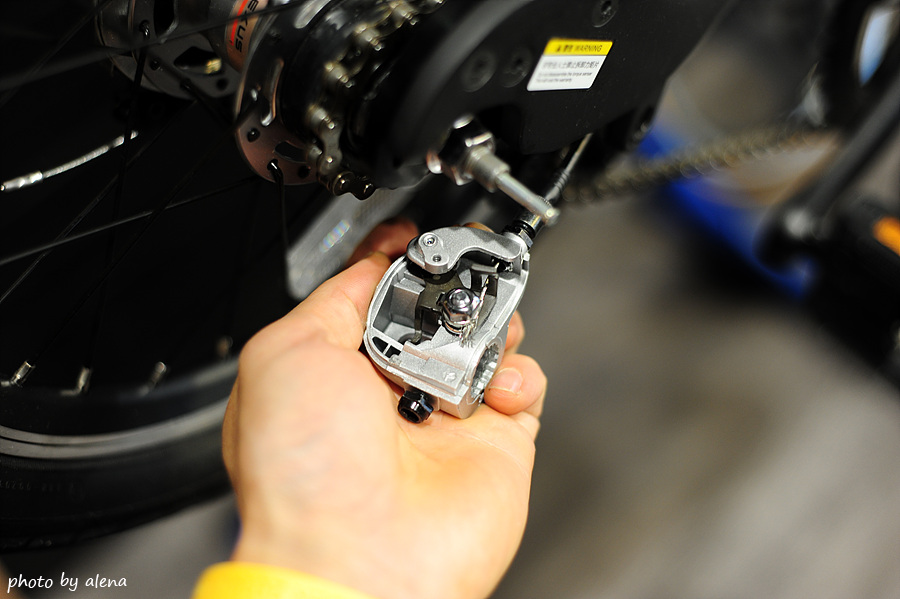

외부 인디케이터 장치를 분리하면 내장기어 작동 케이블을 뺄 수 있습니다.

위 작업은 전문가의 장비와 세팅노하우가 필수이므로 일반유저가 분리하지않는 것을 권장합니다.

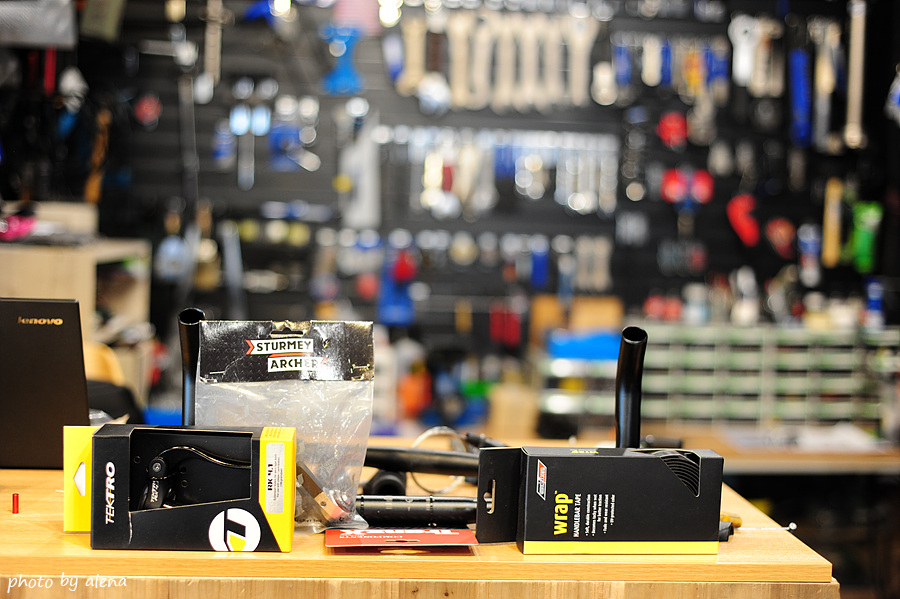

불혼바 튜닝에 사용할 부품들을 모아봅니다.

텍트로 RX 4.1 리버스 브레이크 레버.

Tranz-X 불혼바

WRAP 벨로 바테입

스터미-아처 내장기어 3단용 플랫 썸쉬프트 레버

개조 마운트.

부품자체는 몇가지 되지않지만 조합튜닝에는 일부 부품을 갈아내거나 마운트 개조가 필요합니다.

일자 핸들바에 있었던 대부분의 부품을 빼내고, 재사용이 불가하여 새롭게 부품을 구성합니다.

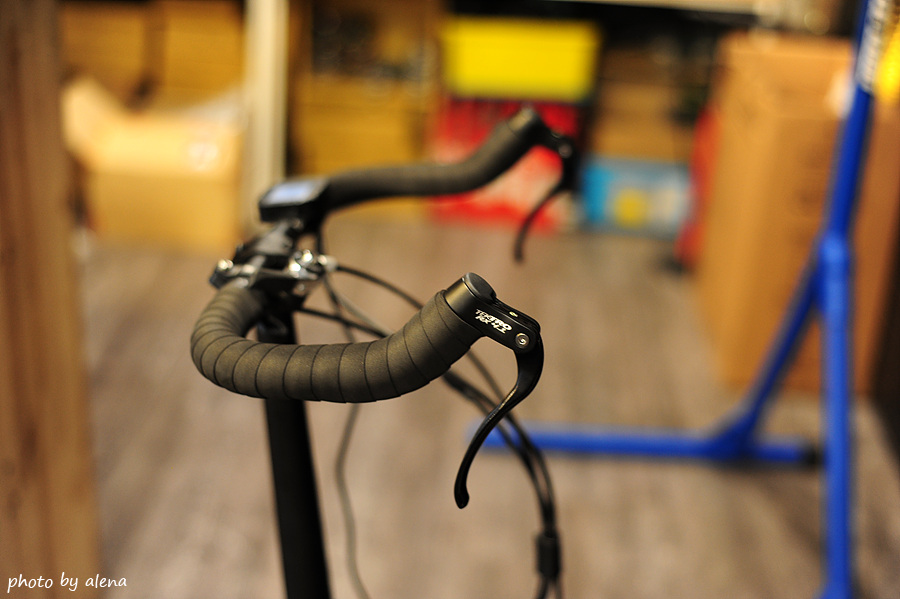

텍트로 리버스 브레이크레버는 불혼바의 끝단에 고정하므로 케이블 처리를 깔끔하게 정돈하는 장점이 있습니다.

스터미 아처 내장기어 레버는 22.2mm 클램프 규격이므로 이것을 변환하기위해 Mt. control 마운트와 조합하여 튜닝합니다.

그럼 불혼바의 24mm 규격에 클램프 설치가 가능합니다.

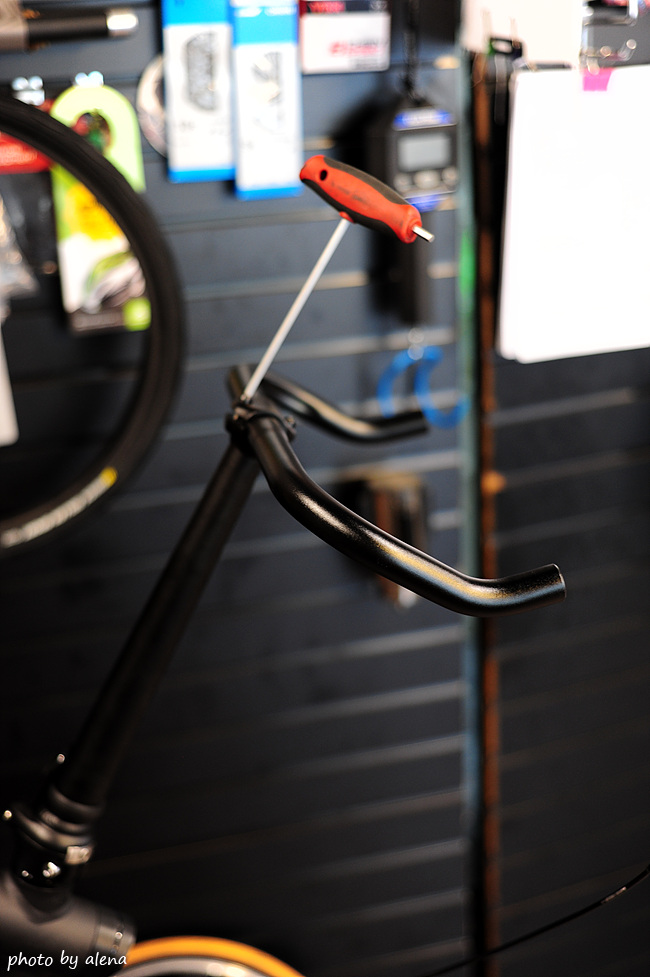

대략적인 핸들바 부품들 조합모습입니다.

케이블을 3개 새것으로 다시 작업하고,

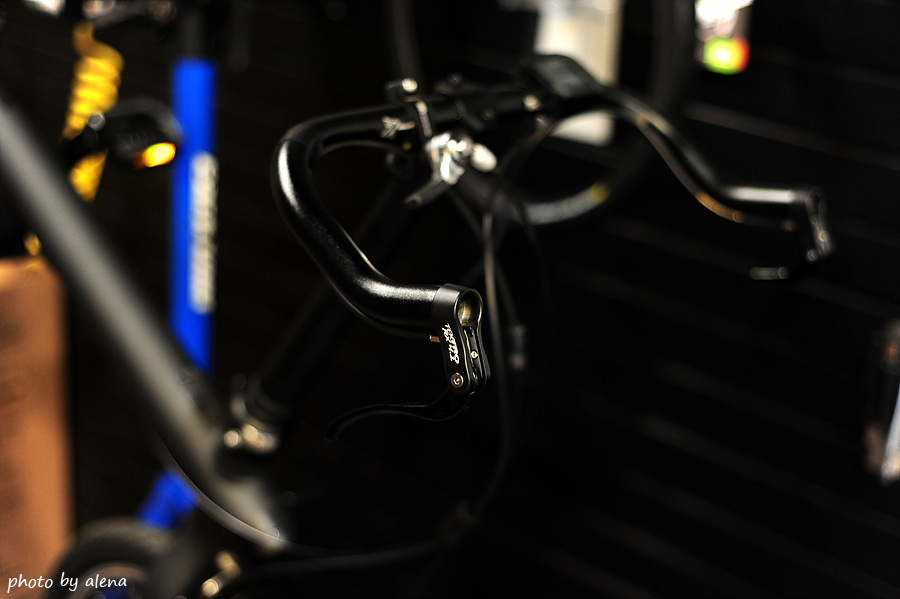

각 부품들을 조합하여 튜닝한 모습입니다.

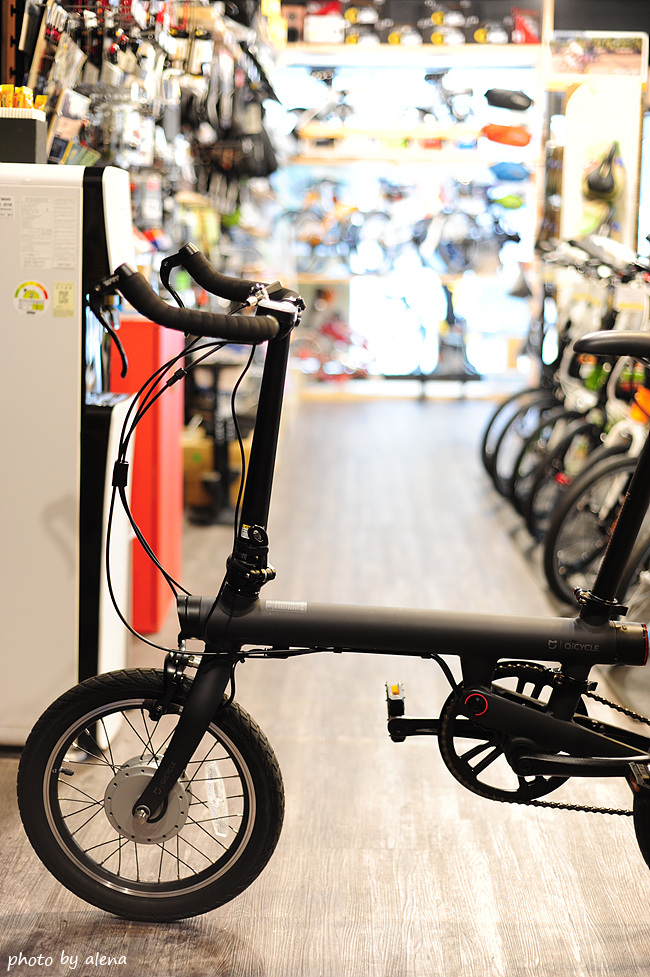

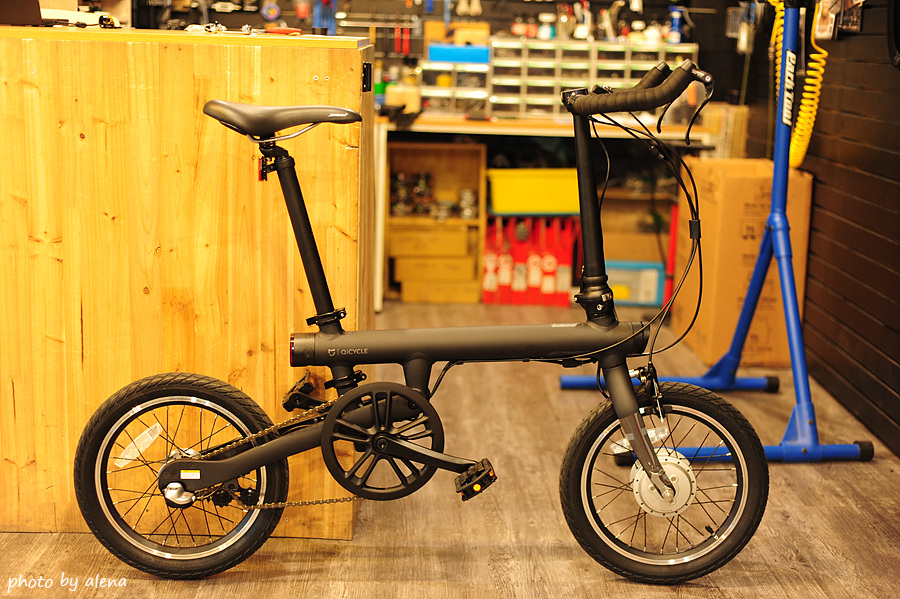

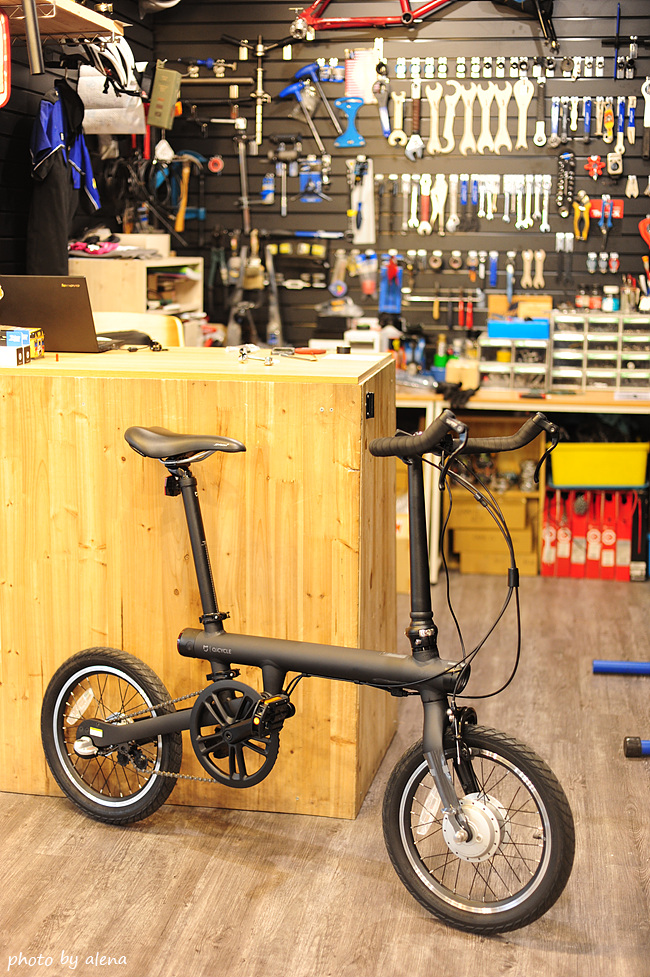

샤오미 전기자전거 Qicycle 불혼바 버젼 튜닝!!

기존 내장기어 시마노 인터3 타입을 유지시키면서 새롭게 케이블과 변속레버를 달아주었습니다.

메인튜빙 내부에 컨트롤러와 배터리를 수납하는 심플한 구조입니다.

불혼바로 더욱 맵시있게!!

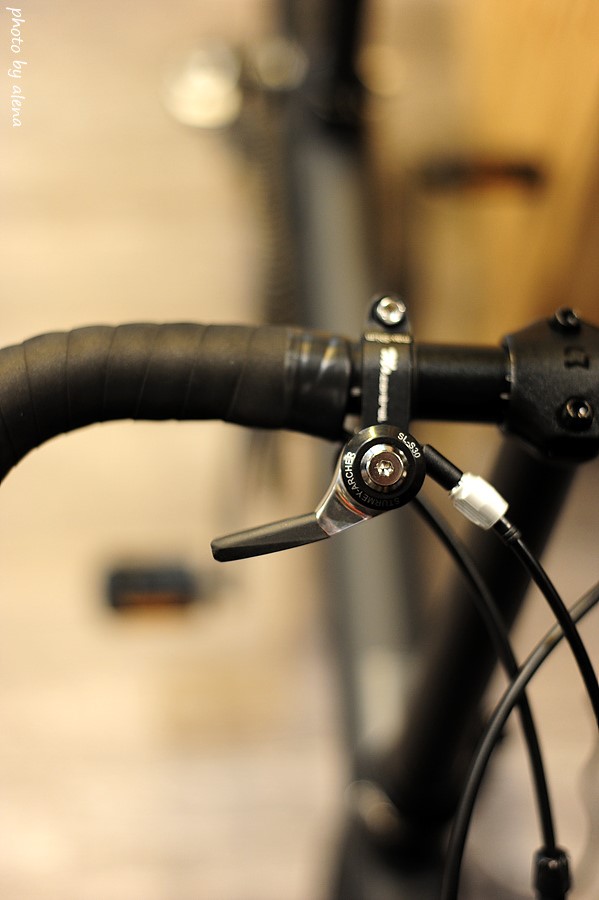

가장 애를 많이 썼던 부품.

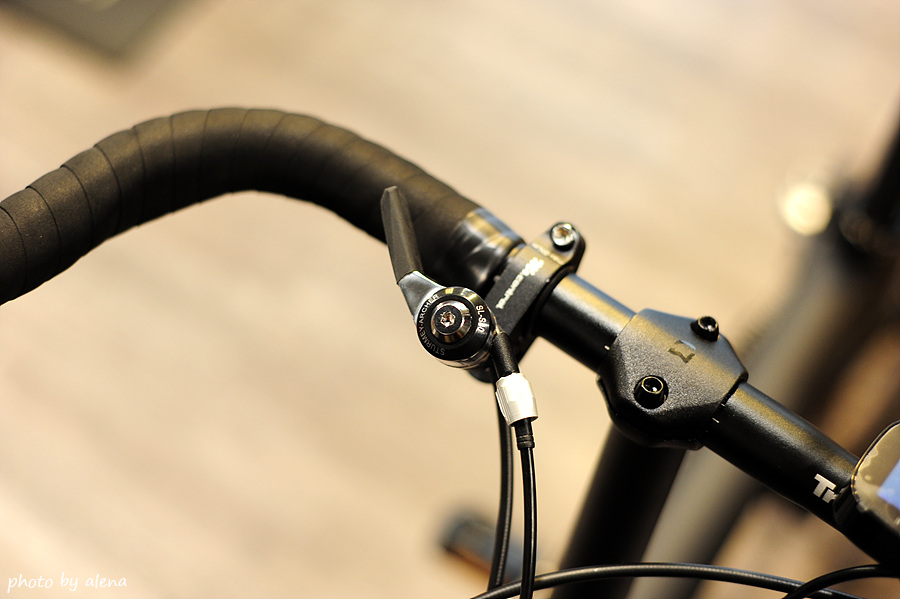

스터미아처 내장3단 변속레버와 마운트 개조작업입니다.

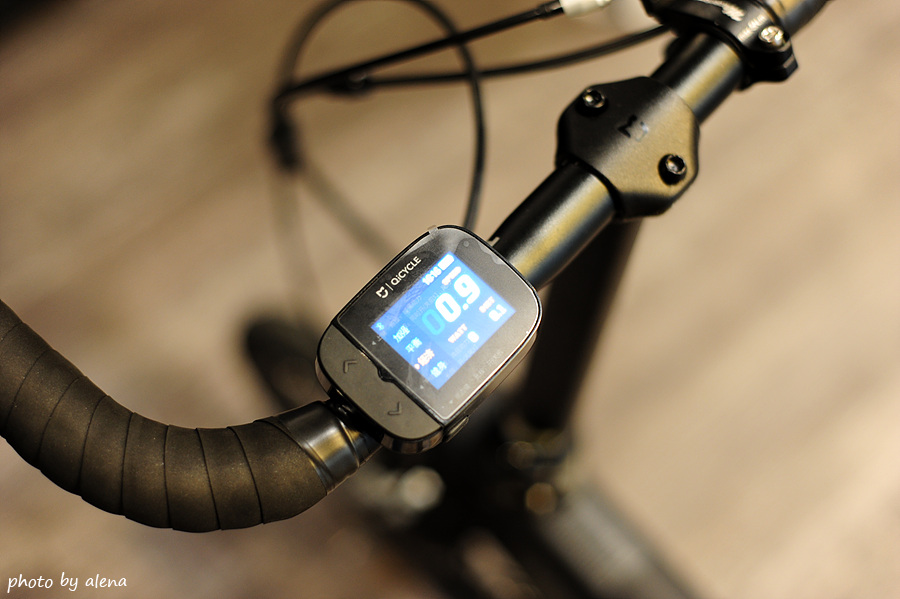

전기감응은 거의 즉시 작동합니다.

이 역시 마운트 사이즈가 맞지않아 내경을 갈아내서 설치했습니다.

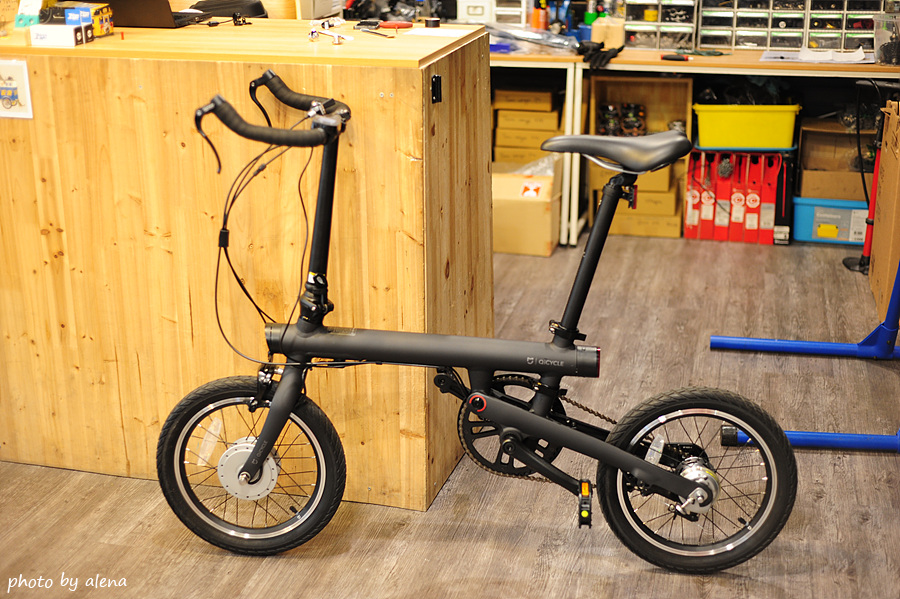

그럴싸한 모양새와 기능적인 장점도 충분한 불혼바 튜닝이 완성되었습니다.

추가적으로 좀 더 효율을 높일 수 있는 미니평페달이나 슈발베 마라톤 16인치 타이어 등으로 업그레이드 할 수 있고,

안장가방이나 핸들포스트 가방 등을 부착하여 실용성을 높이는 것도 가능합니다.

새로운 자전거가 발매되면 여기에 어울리는 다양한 아이템이나 튜닝도 연구되는 재미가 있습니다.

튜닝 미케닉 : alena33@bikey.co.kr
