턴 버지 X30h 허브 내장기어 정비 + 프론트 휠셋 정렬

2017/11/10 (금) 23:07

조회 : 5091 추천 : 0 아레나

턴 버지 X30h 허브 내장기어 정비 + 프론트 휠셋 정렬

이번 정비는 주로 보이는곳보다 보이지 않는 부분에대한 작업입니다.

스램 듀얼드라이브 허브 내장기어 시스템과 키네틱스 프로 경량 휠셋의 정밀 발란스, 림테입 교체, 턴 가이드 장착입니다.

SRAM DUAL DRIVE

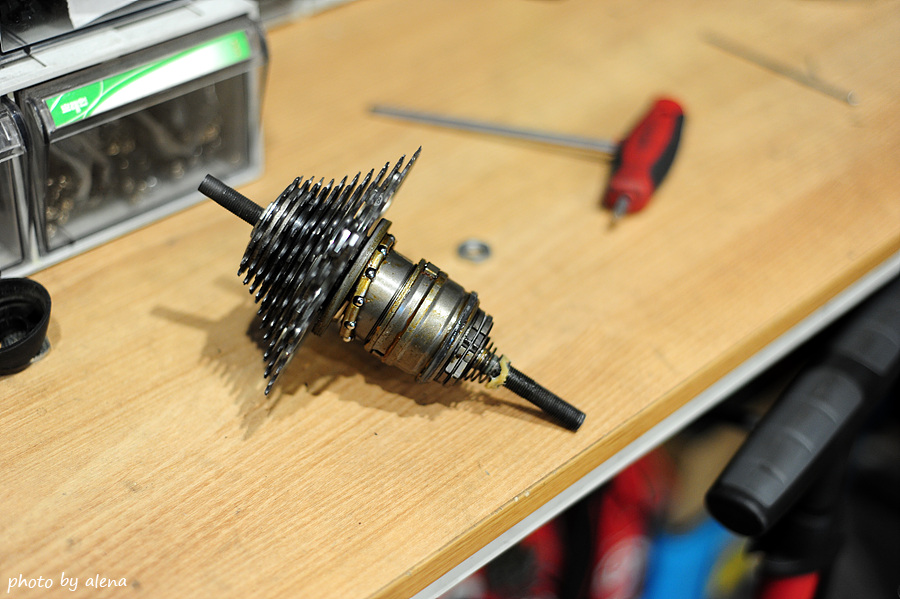

허브 내장기어장치는 허브내부의 부품들을 조합하여 내장 3단식의 가변기어를 제공하는 구조입니다.

기밀성이 좋아서 내구성이 우수하고, 손상이 잘 되지않는 구조이지만 기계부품이기때문에 반드시 정비는 필요합니다.

고장났을땐 수리가 불가한 경우가 많기때문에 예방차원의 정비가 중요하죠.

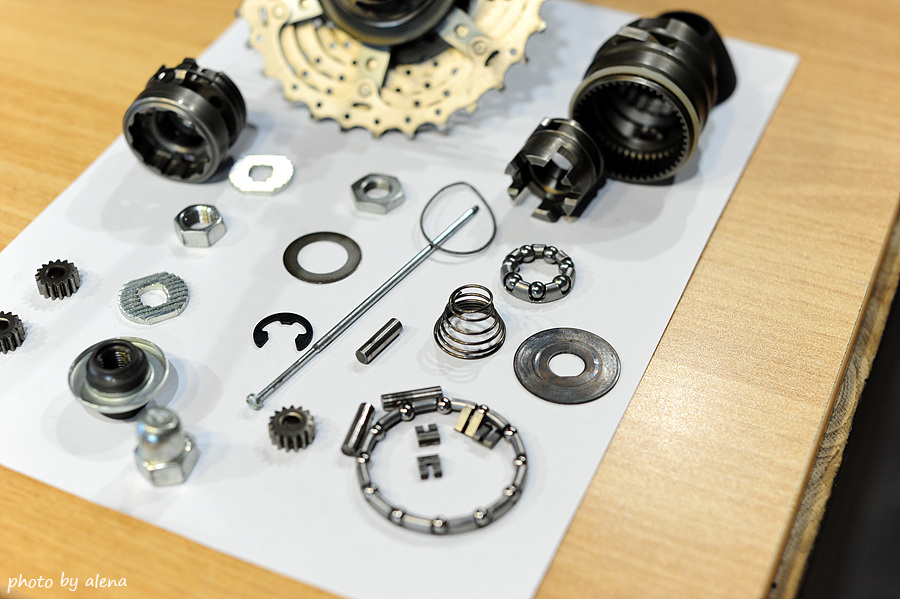

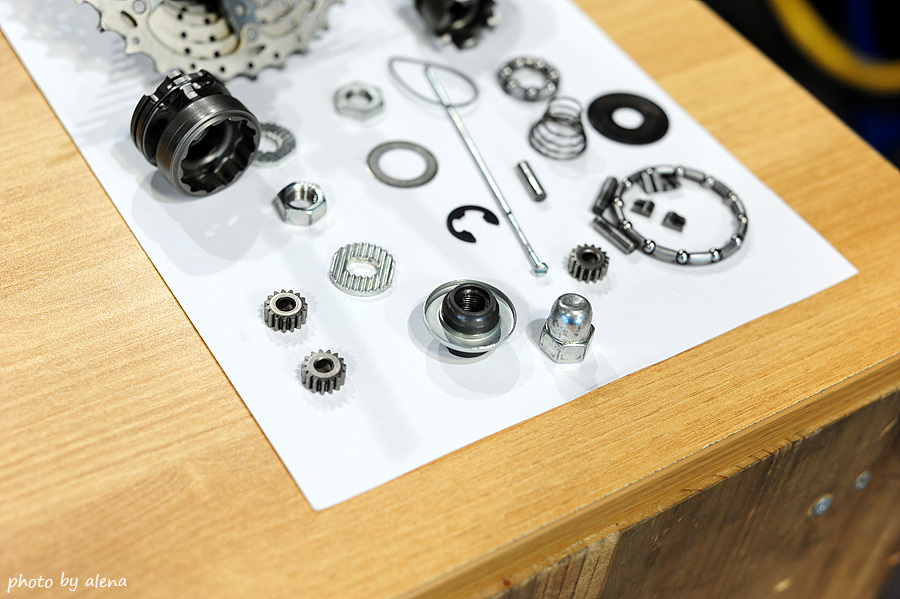

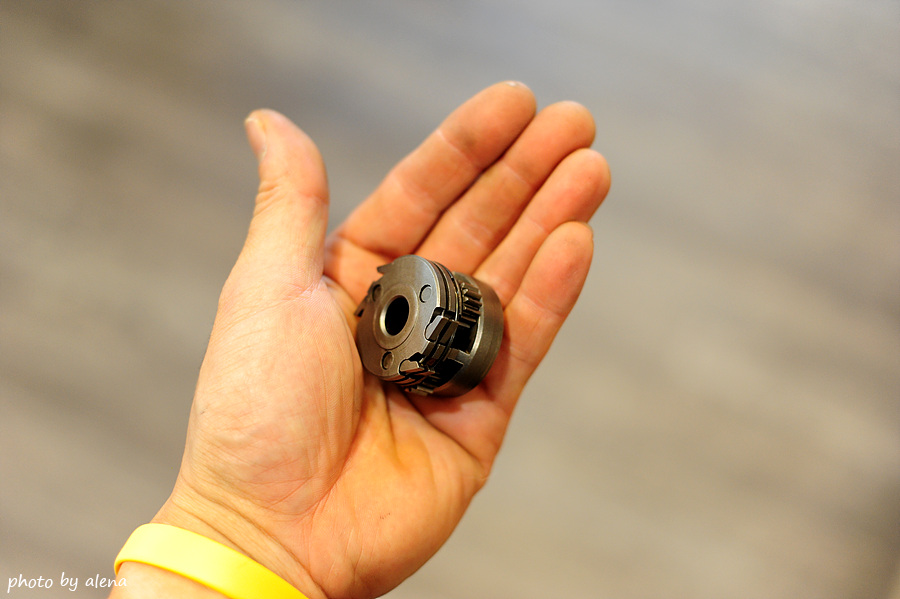

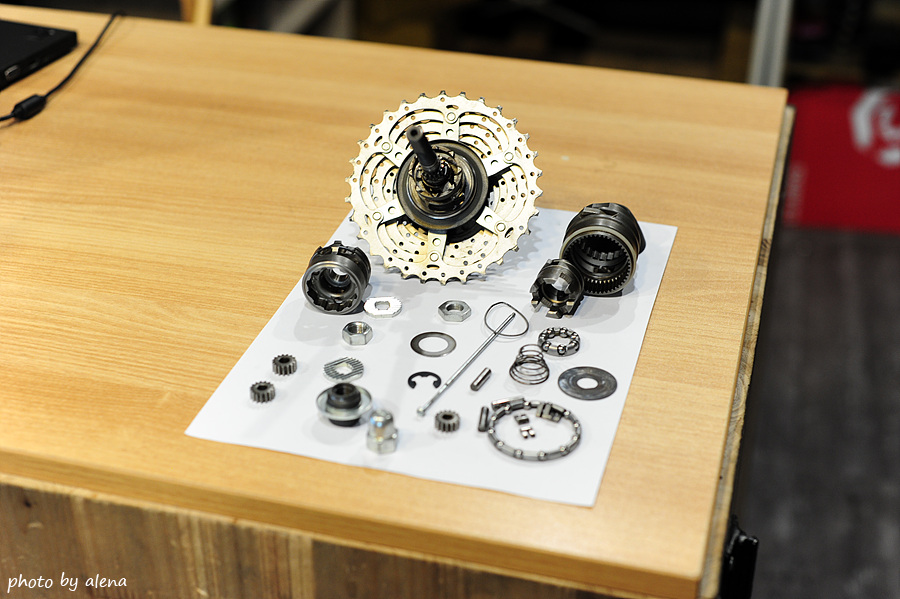

완전히 분해, 세척, 건조된 부품은 꼼꼼하게 상태 확인후 재조립합니다.

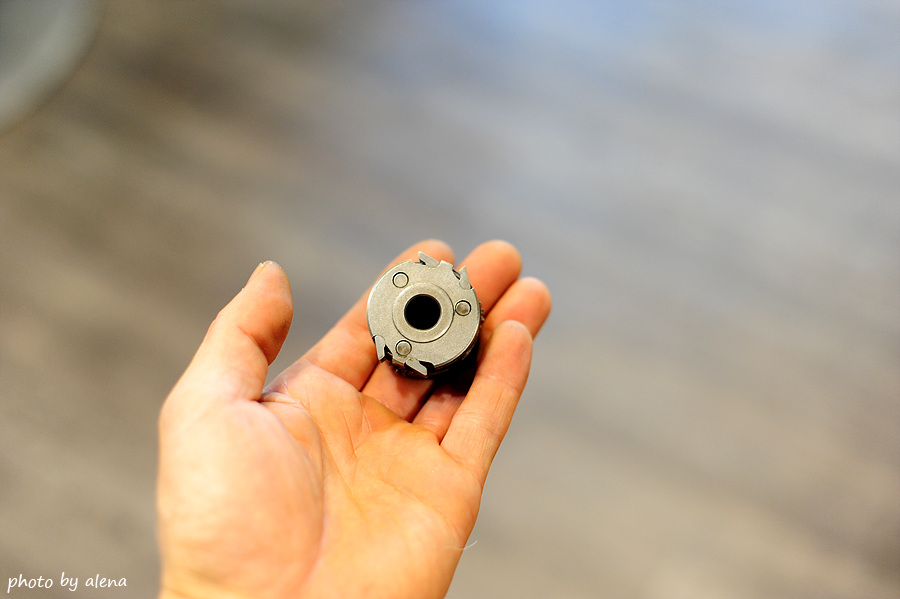

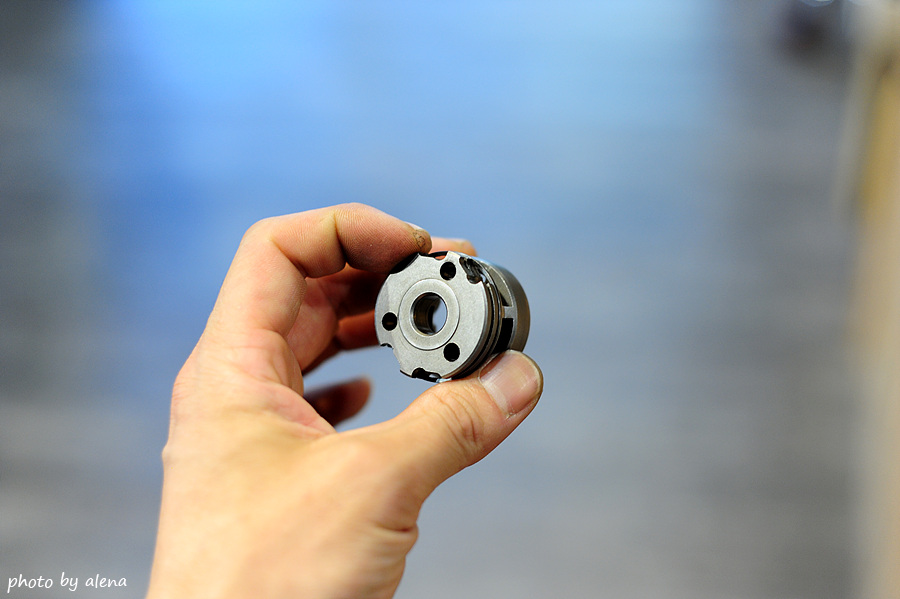

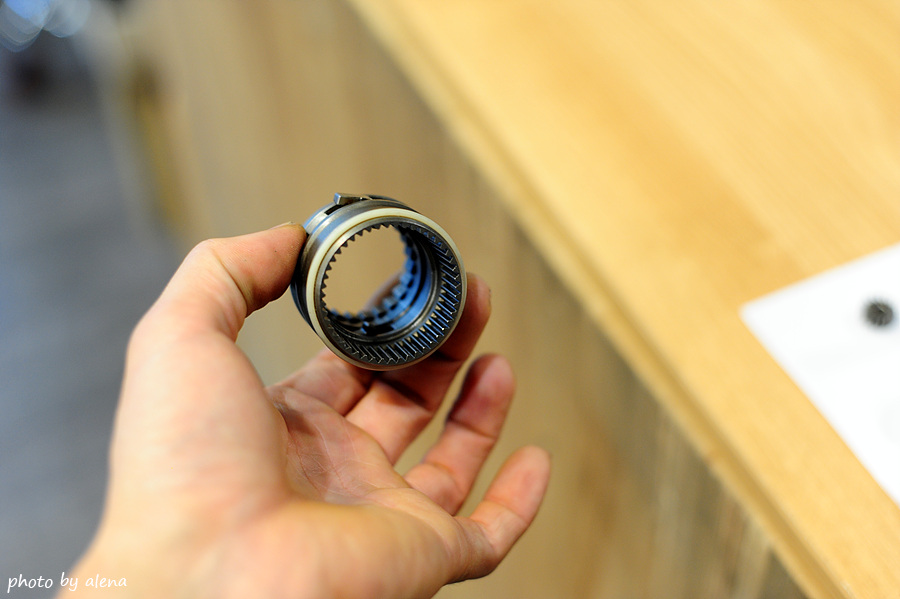

개별 부품들의 작동상태를 확인하고, 적정오일도포, 그리싱 작업하여 조립합니다.

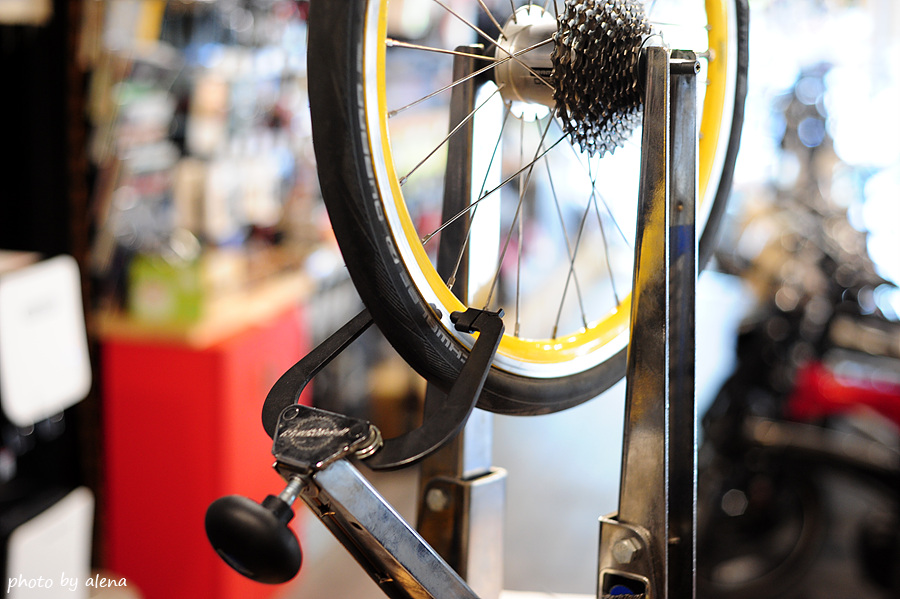

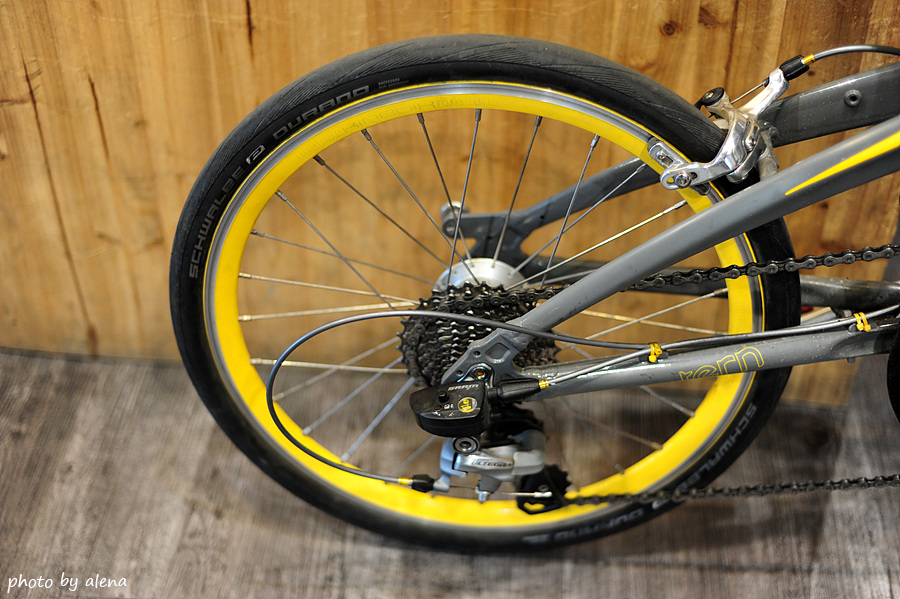

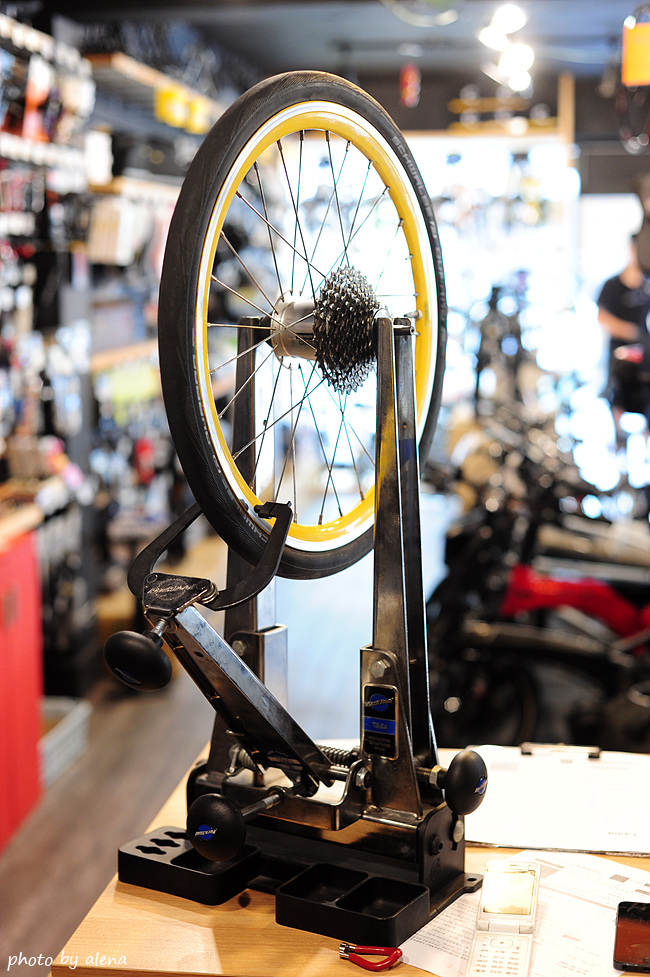

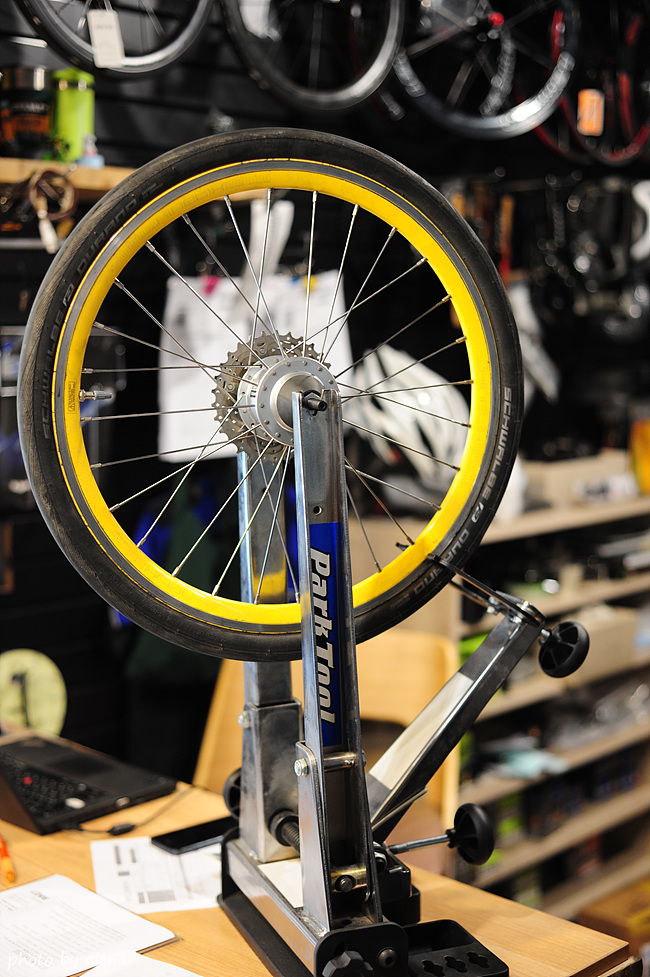

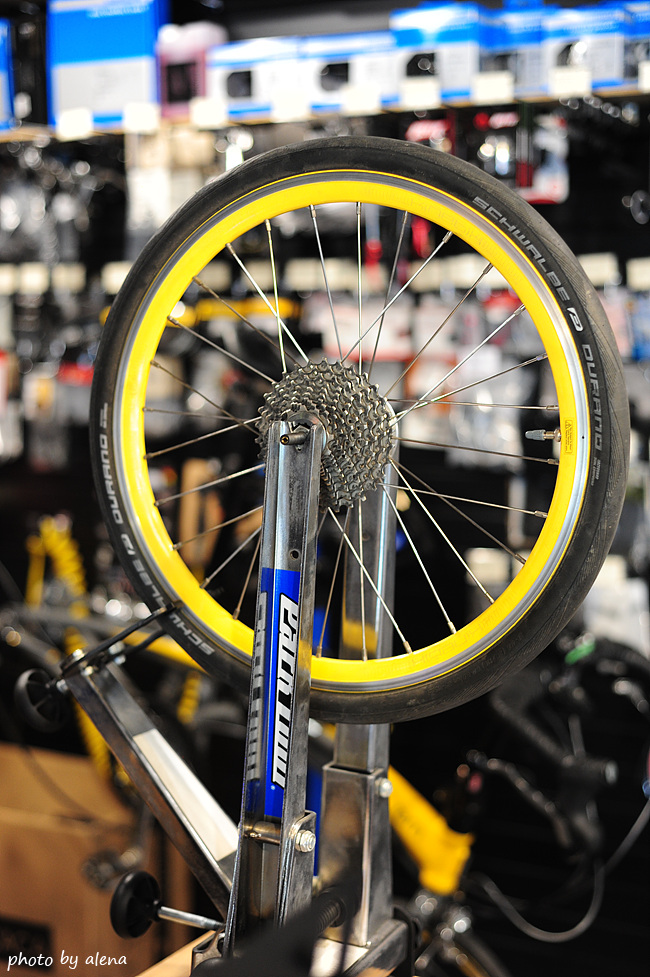

뒷 휠셋은 스포크 갯수가 많아서 간단하게 좌우 발란스만 맞춥니다.

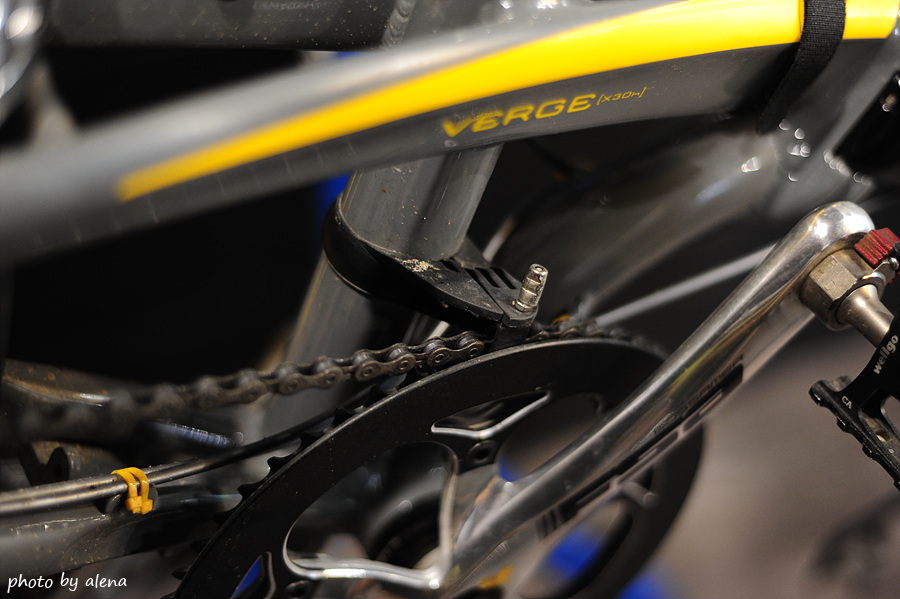

체인이 내측으로 이탈하는 것을 방지하는 도그팡.

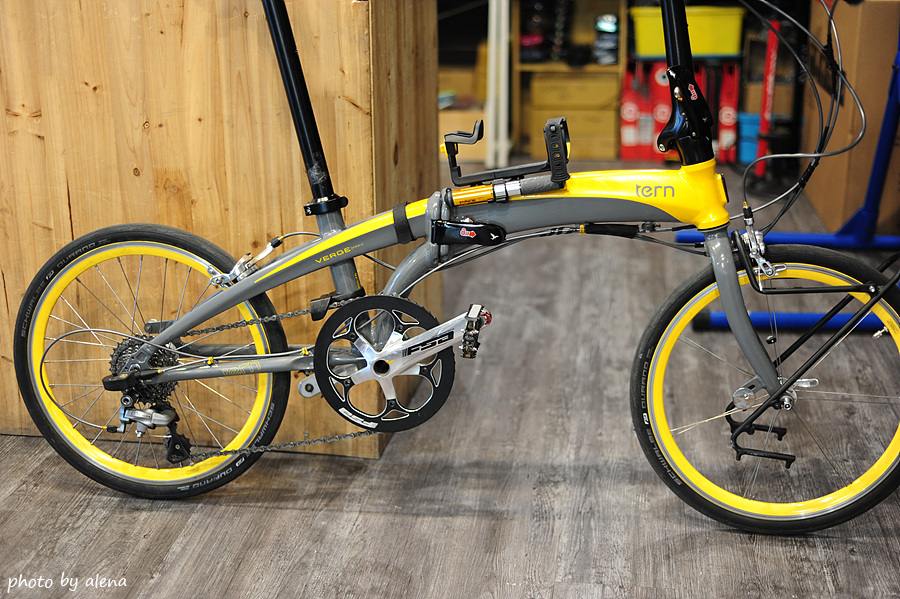

현재 최신 턴 버지 프레임에는 턴 체인가이드가 완벽하게 방어하기때문에 도그팡을 대신하여 부품을 장착합니다.

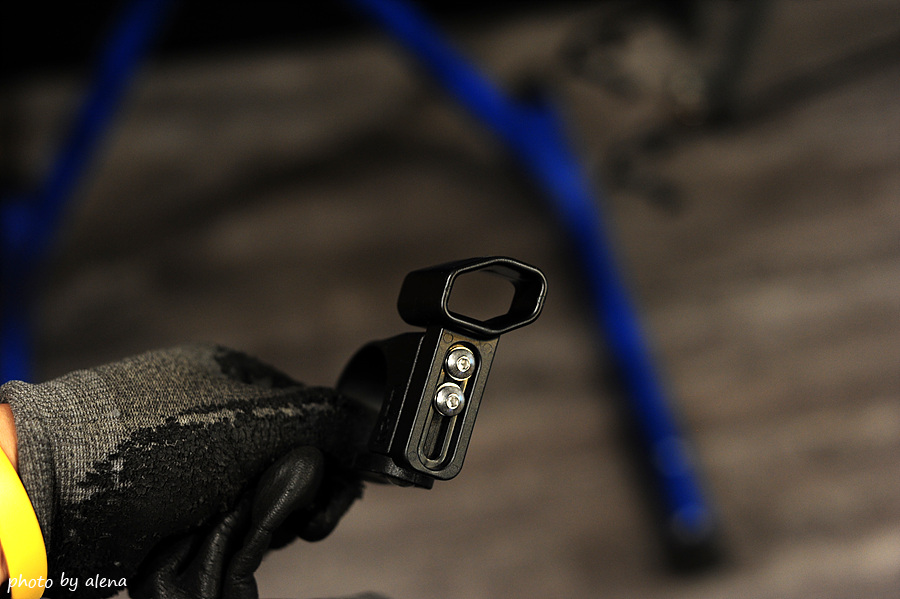

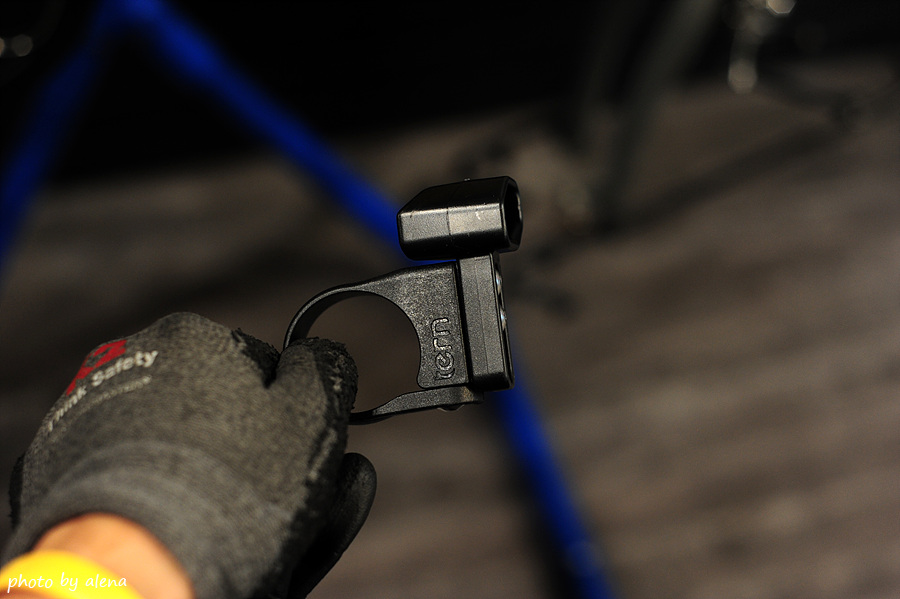

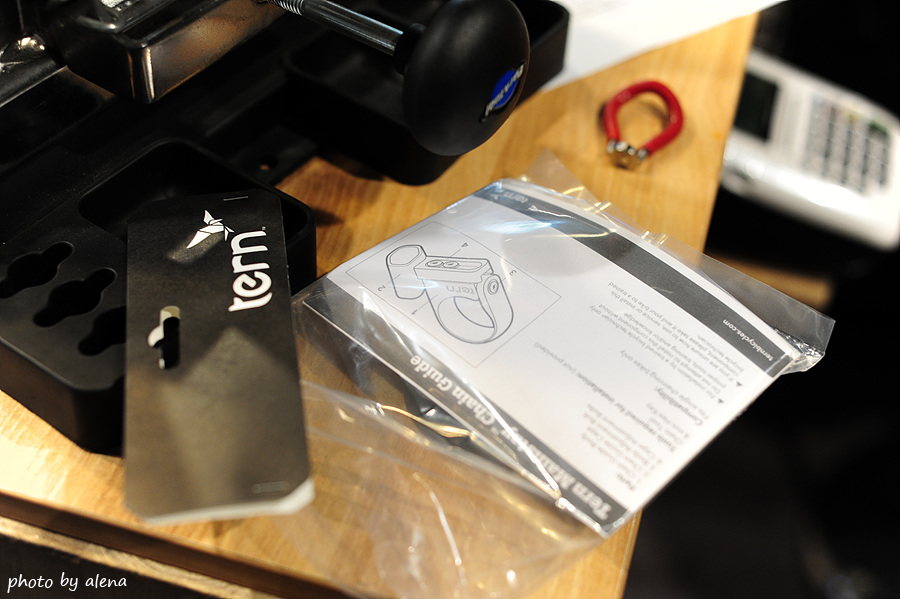

이것이 턴 체인가이드.

도그팡보다 체인 이탈방지능력이 탁월합니다

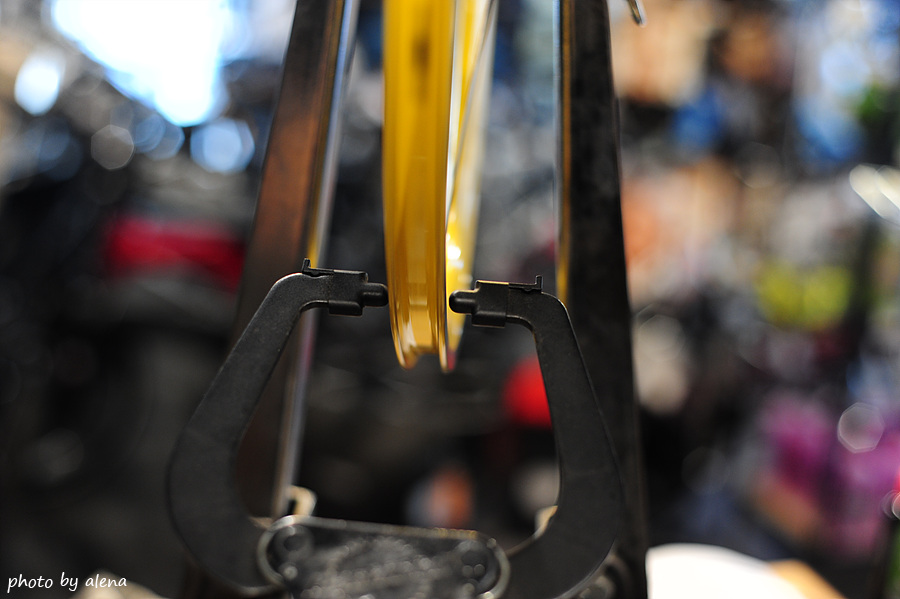

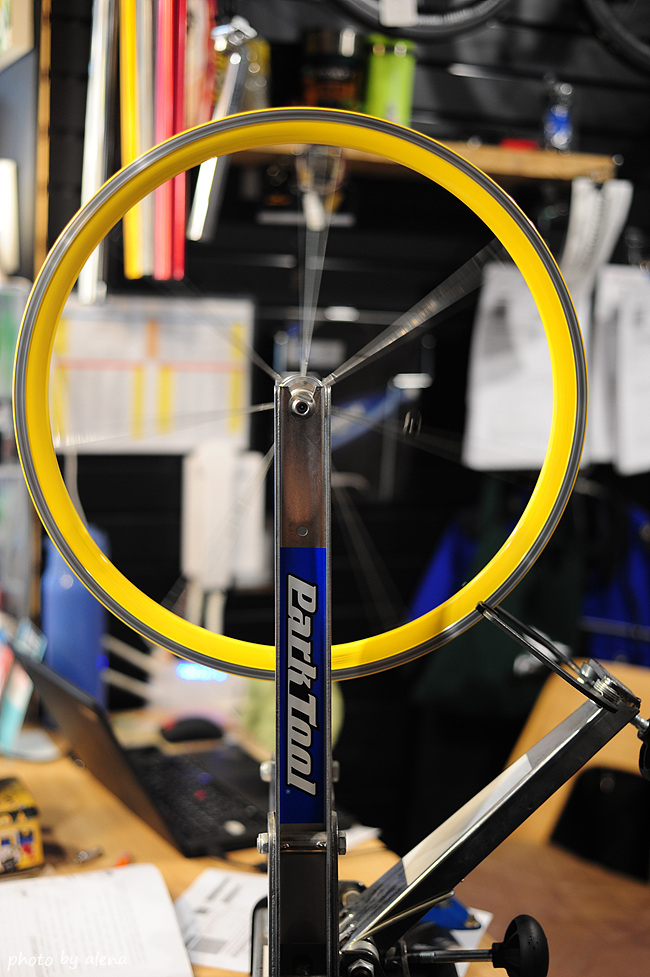

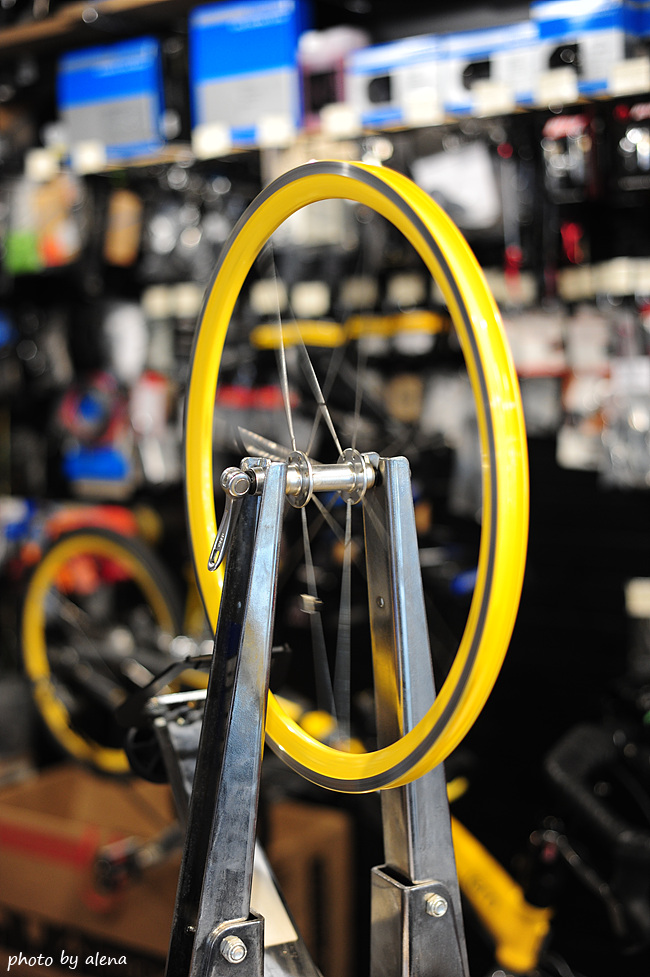

스포크 갯수가 적은 키네틱스 프로 휠셋은 림테이프 제거후 내측에서부터 조정하도록 되어있습니다.

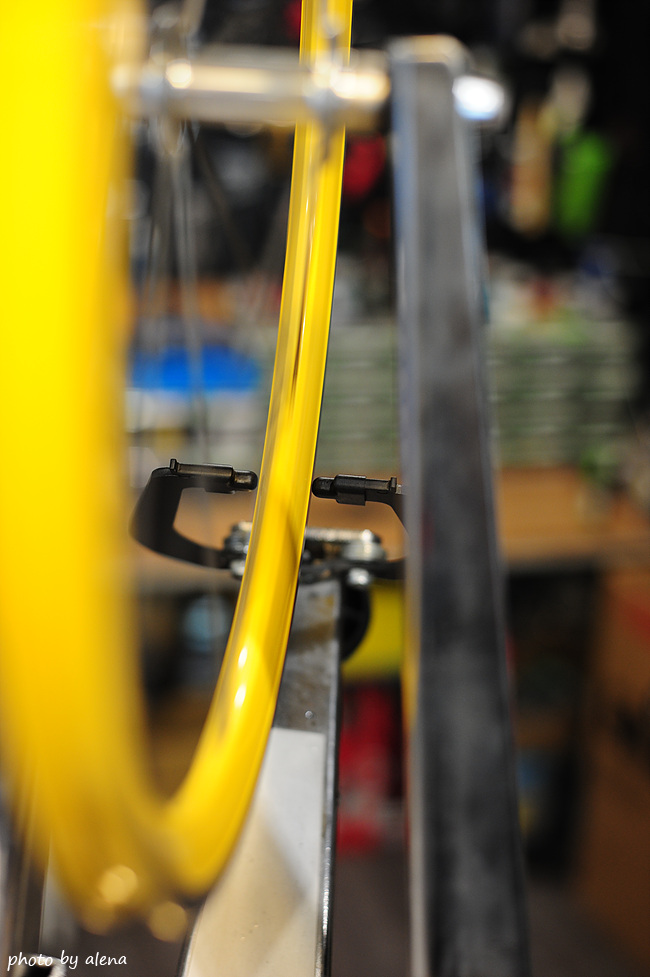

고장력 스포크라서 텐션차이에 따라서 민감하게 휠정밀도 차이가 발생합니다.

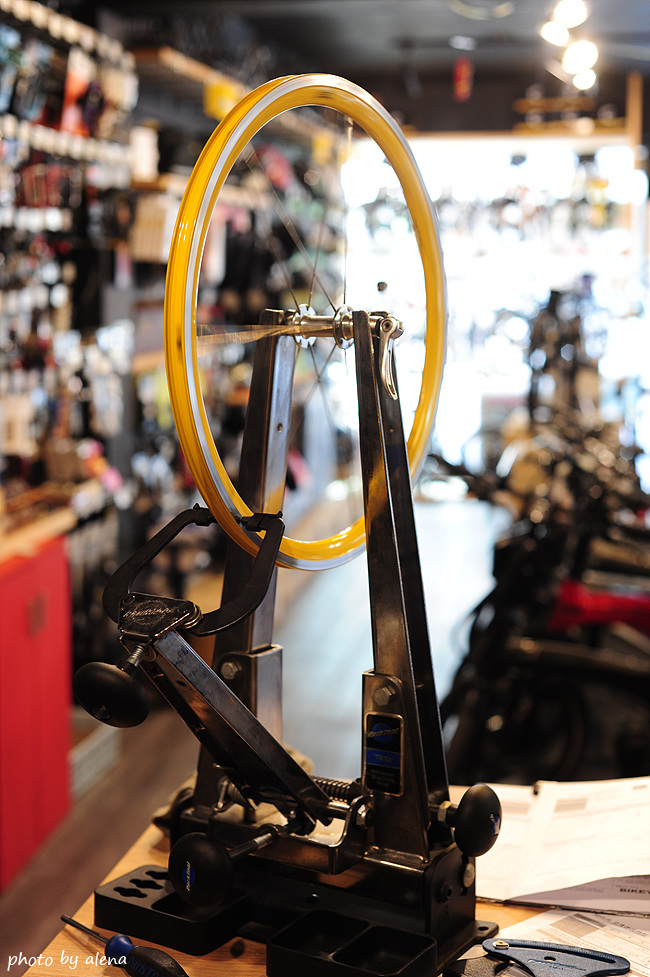

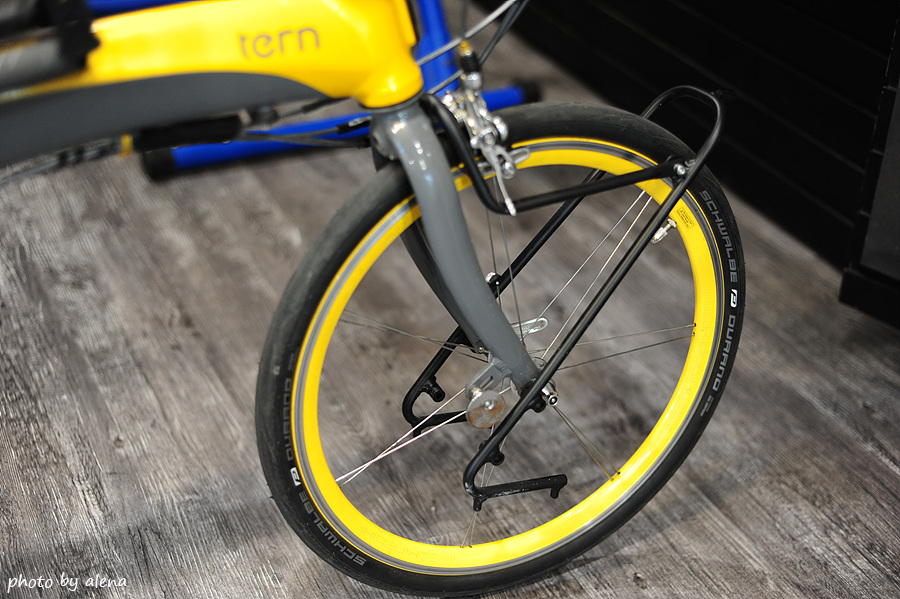

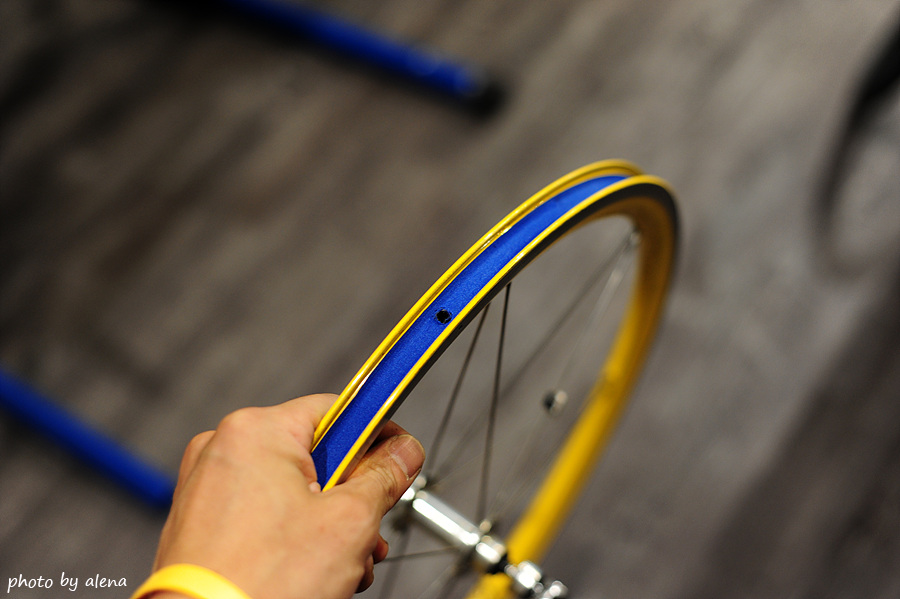

발란스를 맞추고 새 림테입으로 교체.

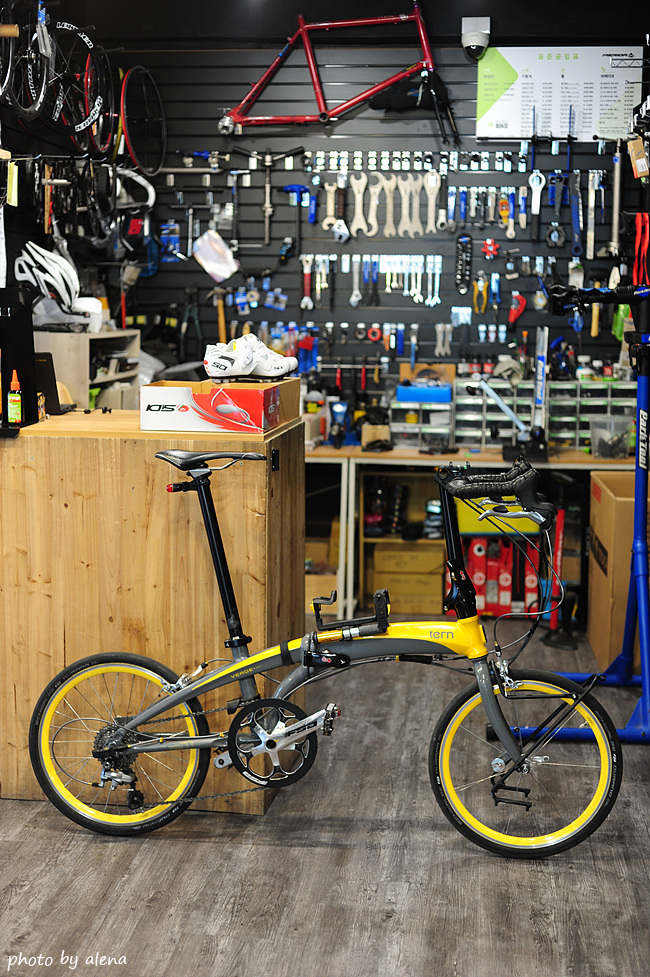

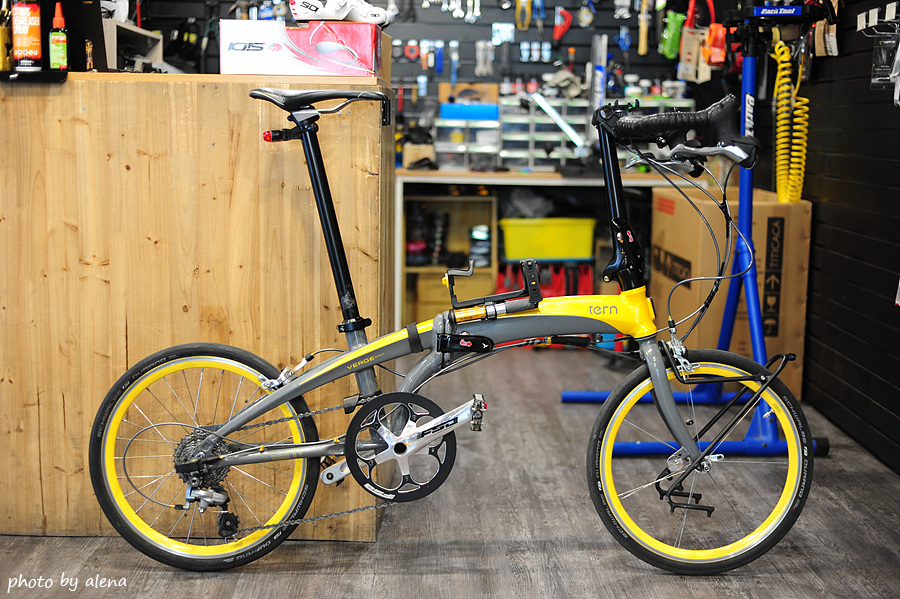

내장기어서척정비와 휠 발란스를 마친 턴 버지 X30h

성능 유지차원에서 중요한 휠셋 내부 정비작업과 휠 텐션조정작업했습니다.

작업 : alena33@bikey.co.kr
