브롬톤 정비, 크랭크셋, 리어프레임 힌지교체

2017/04/14 (금) 02:55

조회 : 5292 추천 : 0 바이키 문정점

브롬톤 정비, 크랭크셋, 리어프레임 힌지교체

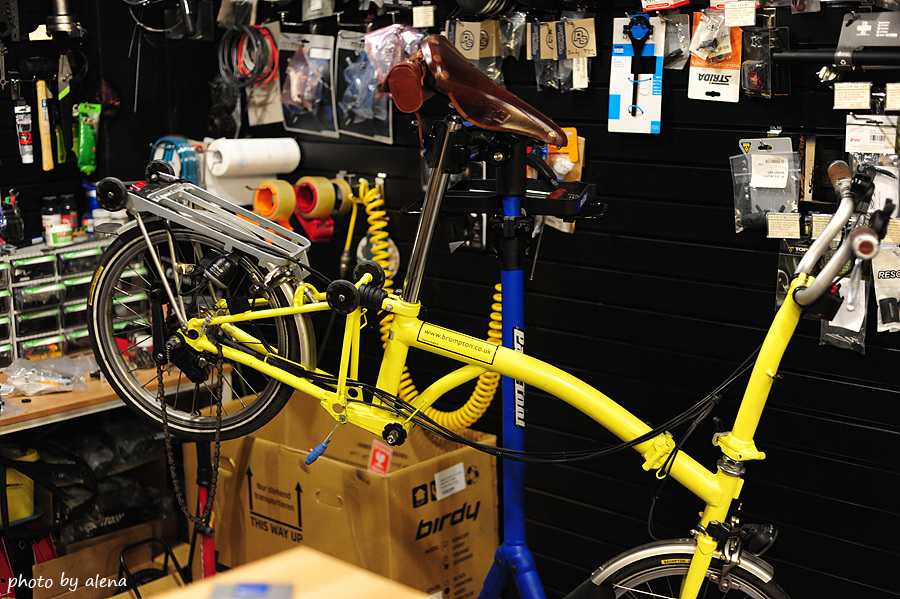

이사짐 사다리차에서 굴러떨어져서 큰 손상이 발생한 브롬톤의 정비후기입니다.

처음에는 과연 살릴 수 있을까.... 걱정했지만, 숙제를 하나씩 해결해가면서 정비에 성공합니다.

여러 부품들이 부러지고, 휘어버린 큰 사고였지만 정작 가장 큰 문제는 리어 프레임 힌지였습니다.

한쪽은 볼트가 풀리지않는 현상이고, 반대편은 떨어지는 충격으로 볼트가 깨져나갔습니다.

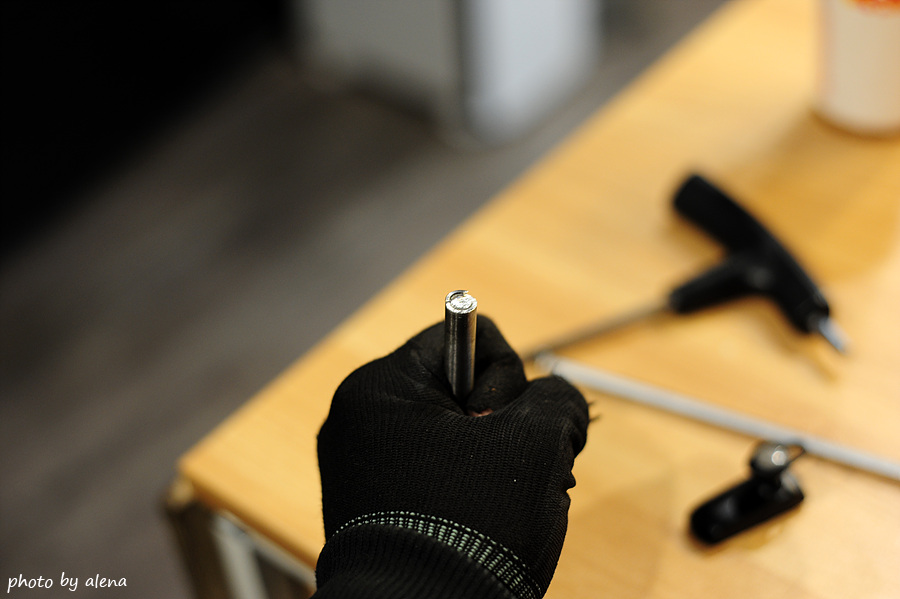

그래서 잘라냈습니다.

근성의 톱질.

일반적인 정비법은 아니기때문에 이런 사고건이 아니라면 일반 정비에서는 추천하지않습니다.

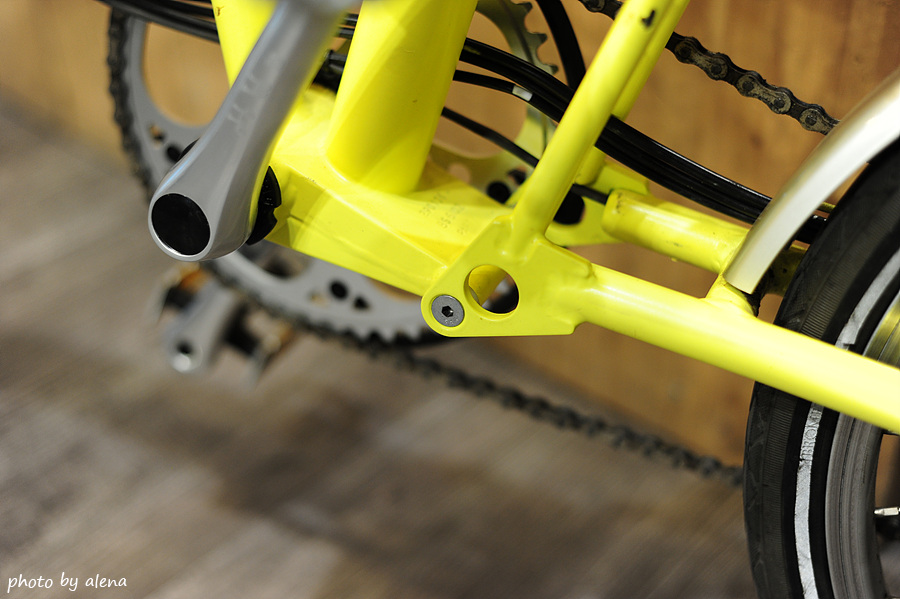

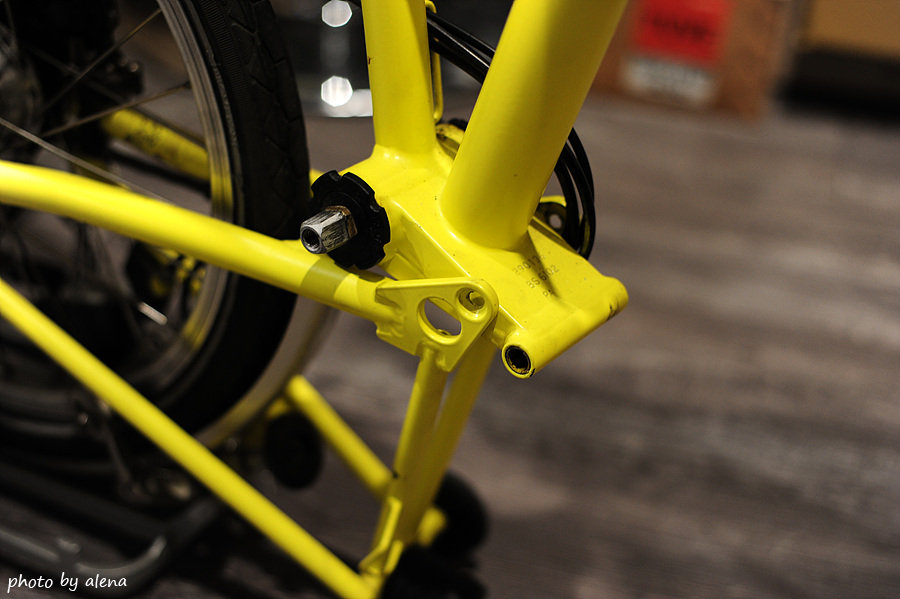

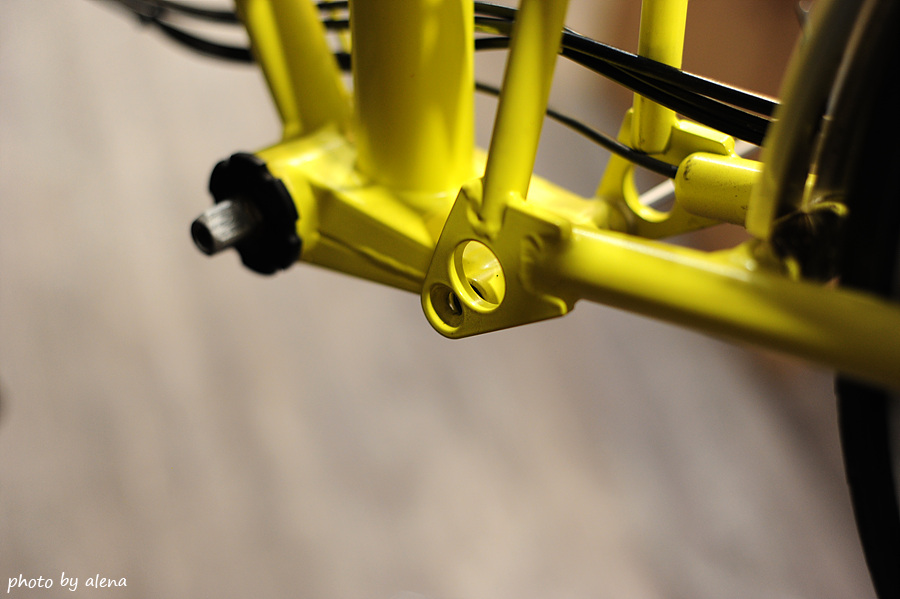

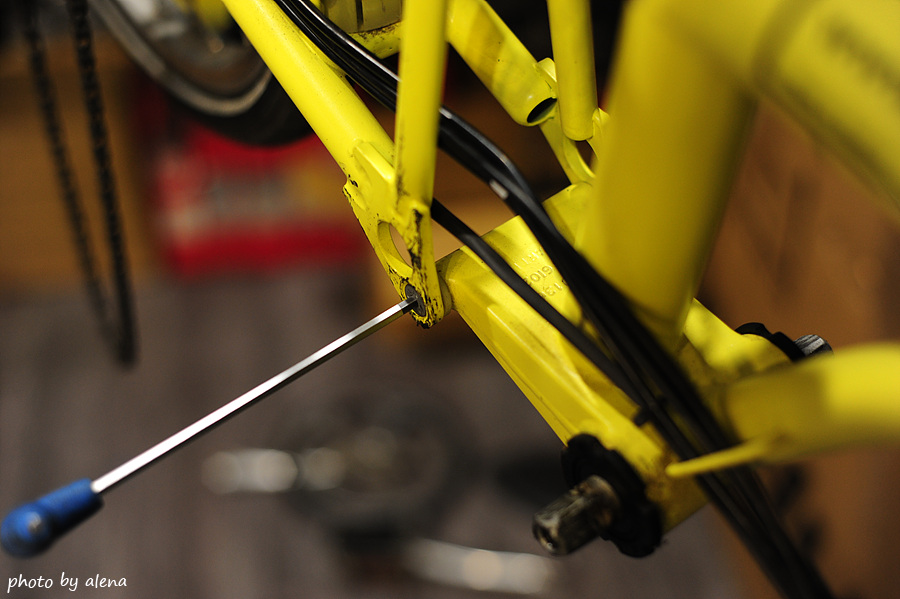

깨끗하게 정돈된 리어프레임 힌지부분.

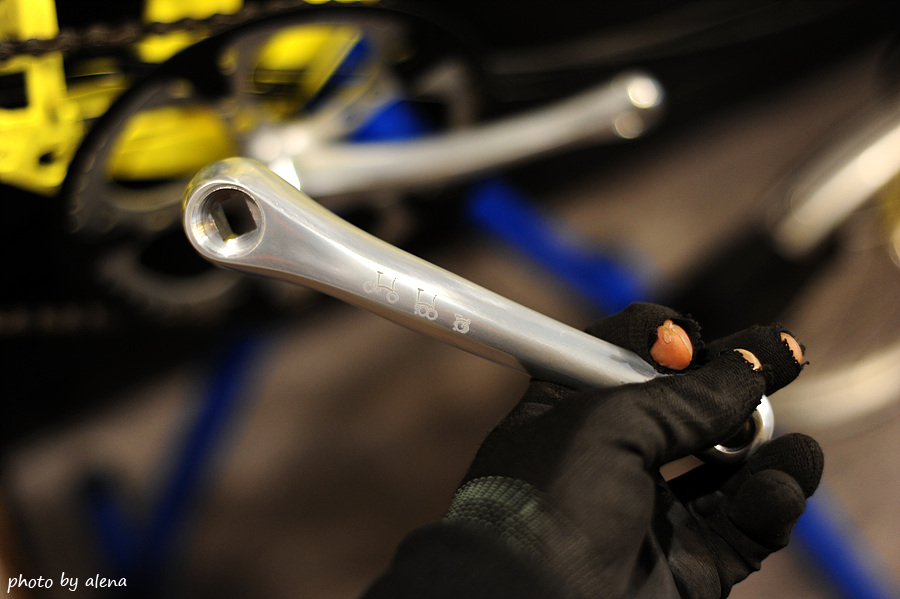

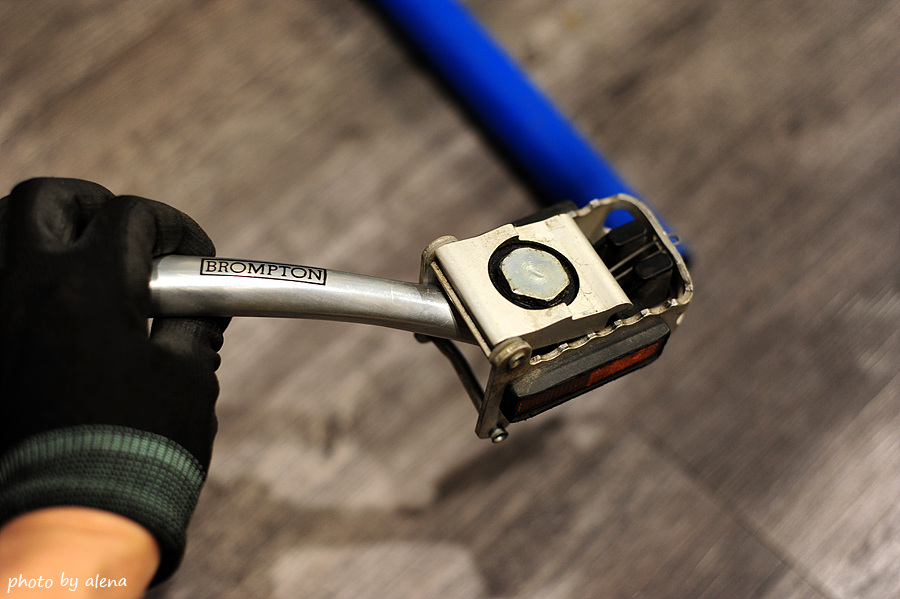

크랭크암과 페달이 완전히 휘어서 둘다 교체대상.

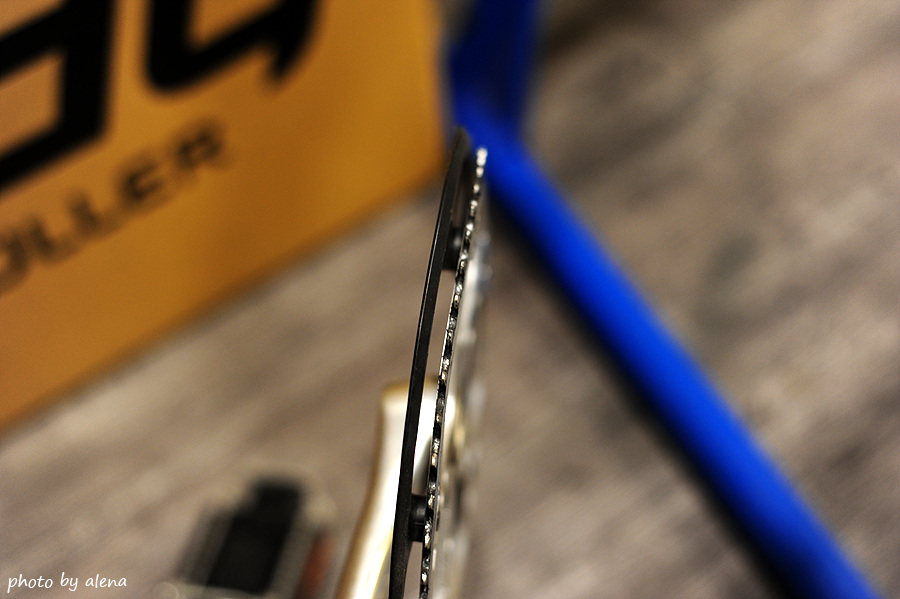

체인링은 춤을 춥니다.

현재 국내 브롬톤 순정 부품들은 다양하게 발매되어 있어서 부품의 수급과 정비에는 큰 어려움없이 진행가능합니다.

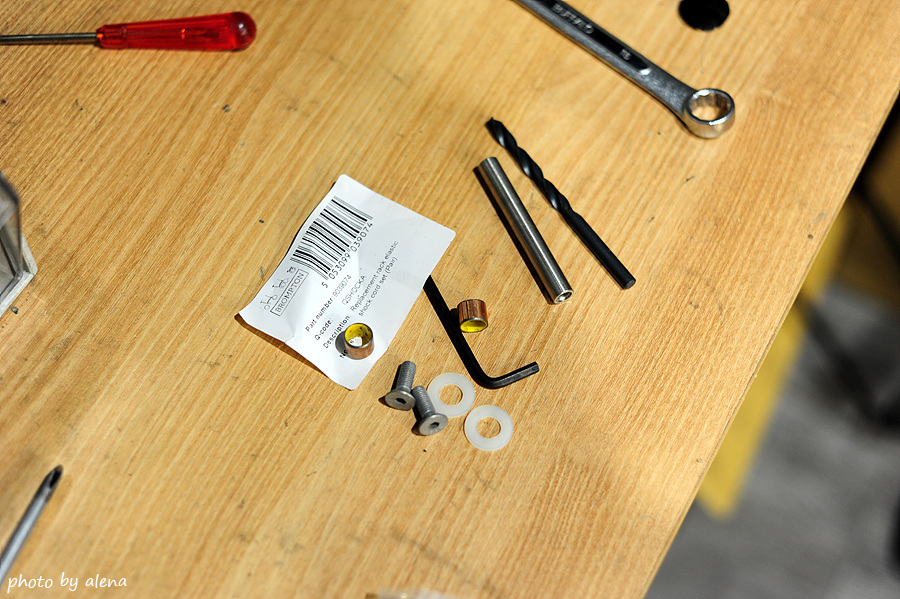

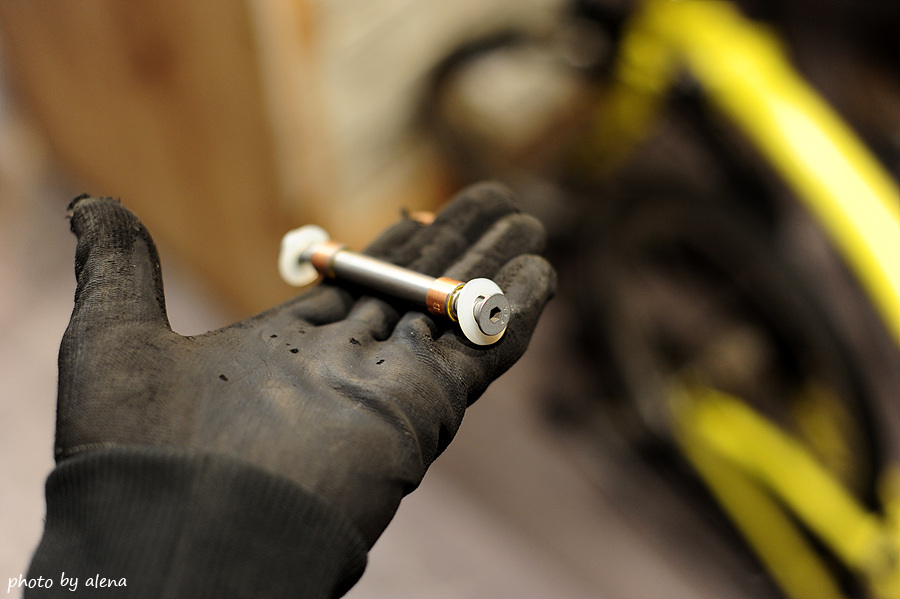

리어 프레임 힌지세트.

대략 이런 모양으로 들어가게됩니다.

장착은 쉽지만 정작 풀어내는것은 어려운 편입니다.

정확하게 리어프레임 위치를 맞추어주고, 순서대로 볼트, 부싱, 액슬 순으로 조립합니다.

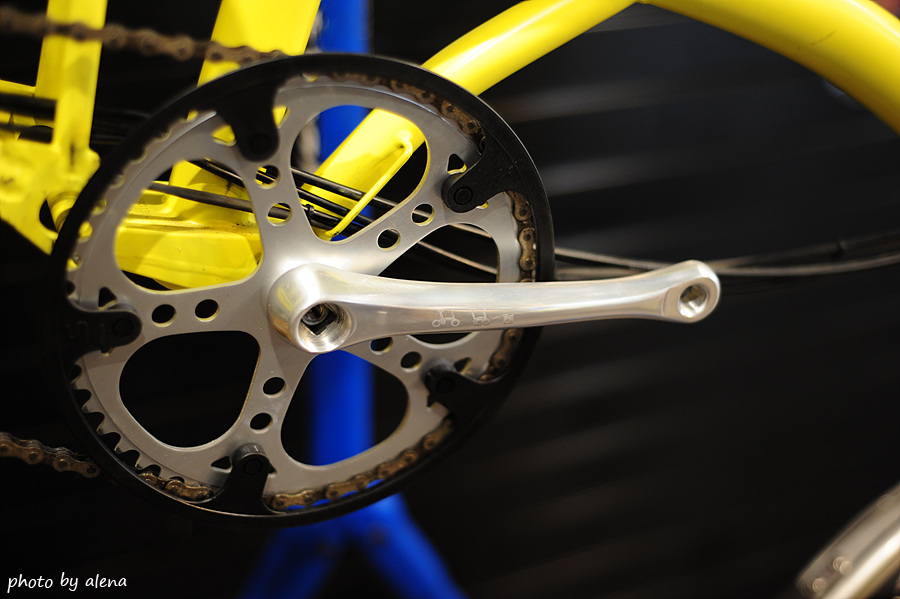

기존 사양과 완전히 동일한 신품 크랭크셋 장착.

요즘 나오는 스파이더 크랭크셋 이전타입입니다.

사진에는 생략되었지만 구형 브롬톤이라서 허브 다이나모가 아닌, 리어랙 부분의 보틀 다이나모가 장비되어 있었습니다.

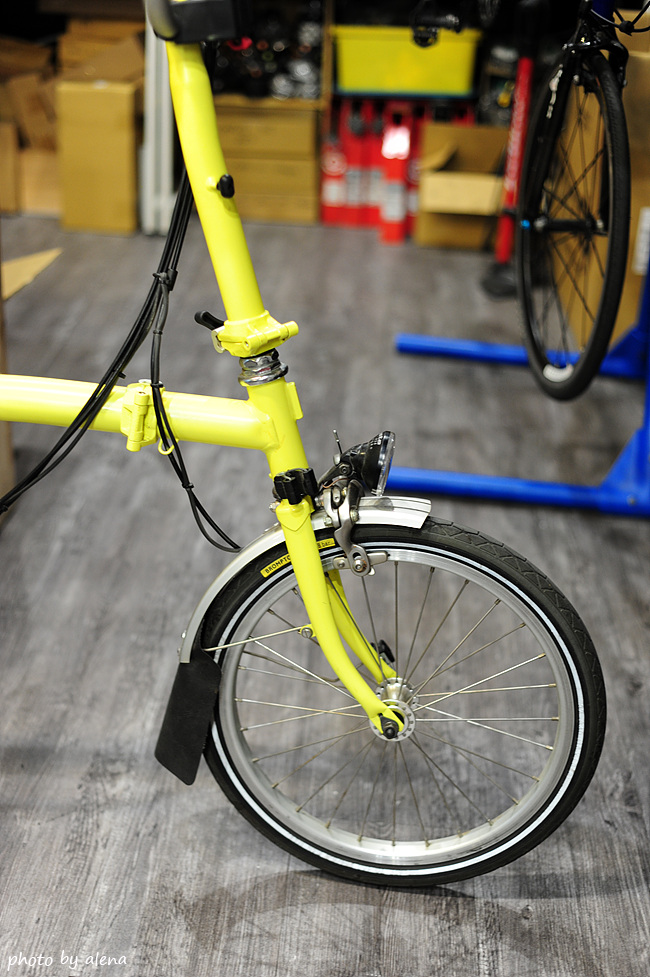

할로겐 램프가 고장나서 교체작업하고, 배선 확인후 정비완성.

처음에는 살릴 수 있을까...고민했지만 놀랍게도 하나씩 문제점을 해결하면서 완전히 기능을 살렸습니다.

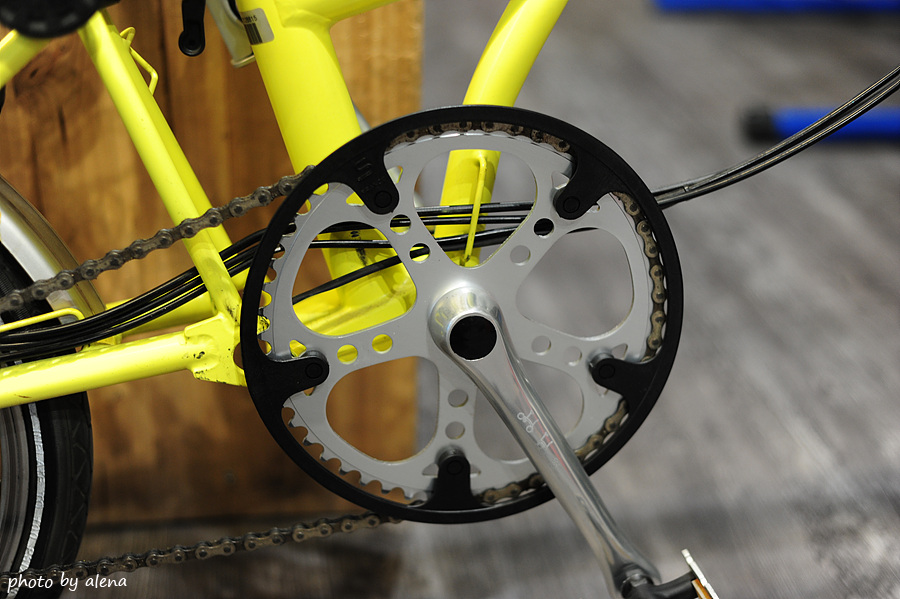

깔끔하게 잘 구동되는 크랭크셋.

구형 브롬톤의 보틀 다이나모.

살아 있습니다.

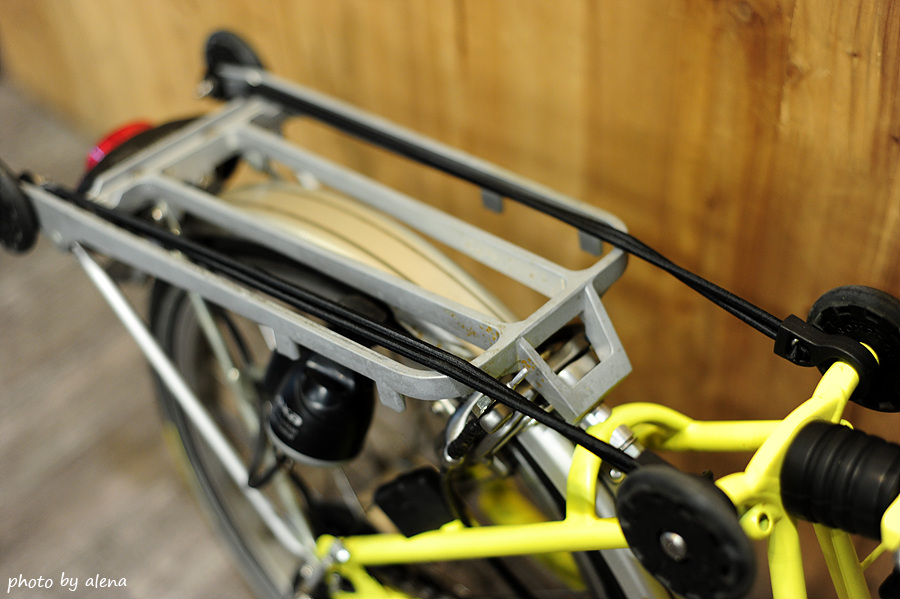

랙에 설치된 스트랩은 새것으로 재장착.

보틀 다이나모라서 허브다이나모보다 휠셋이 간결합니다.

가장 힘들었던 리어 프레임 액슬 교체작업.

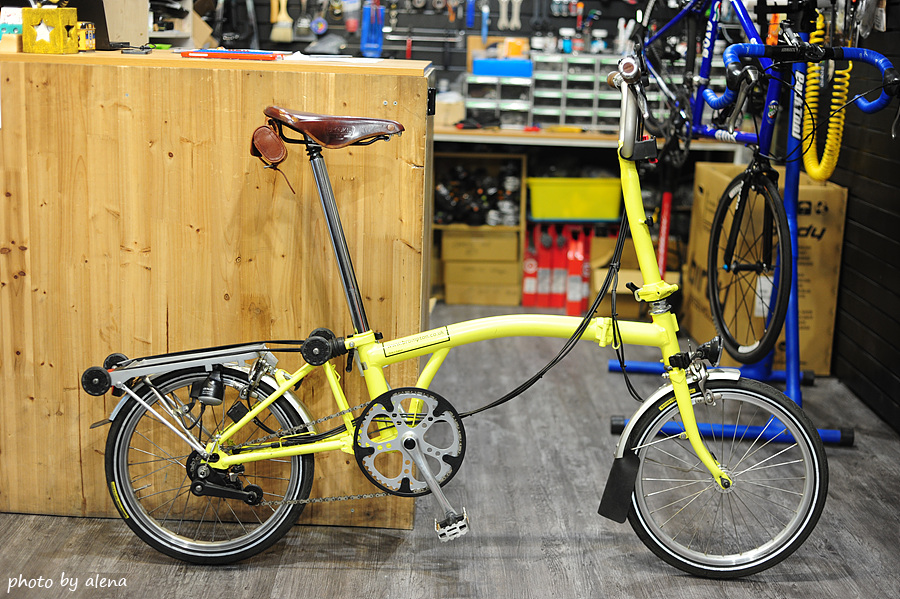

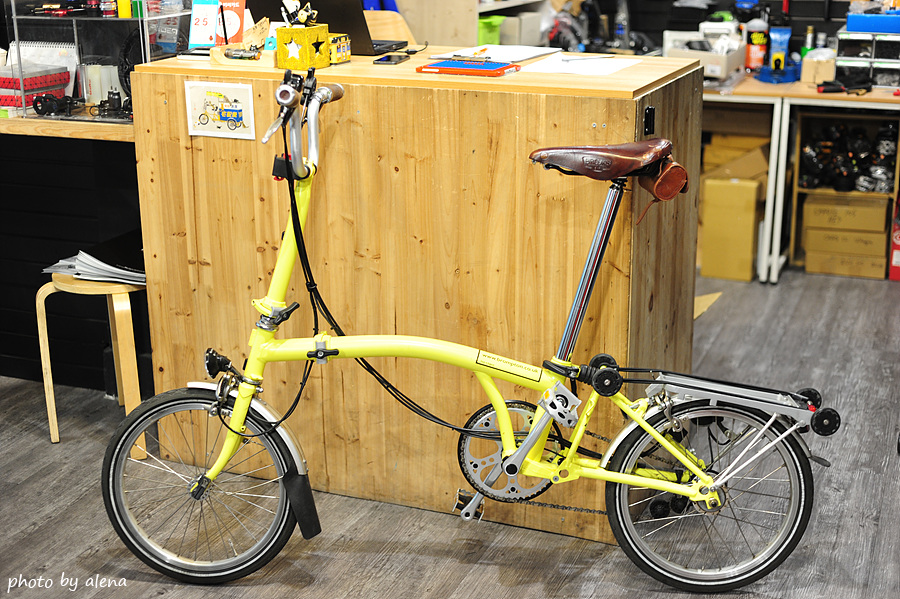

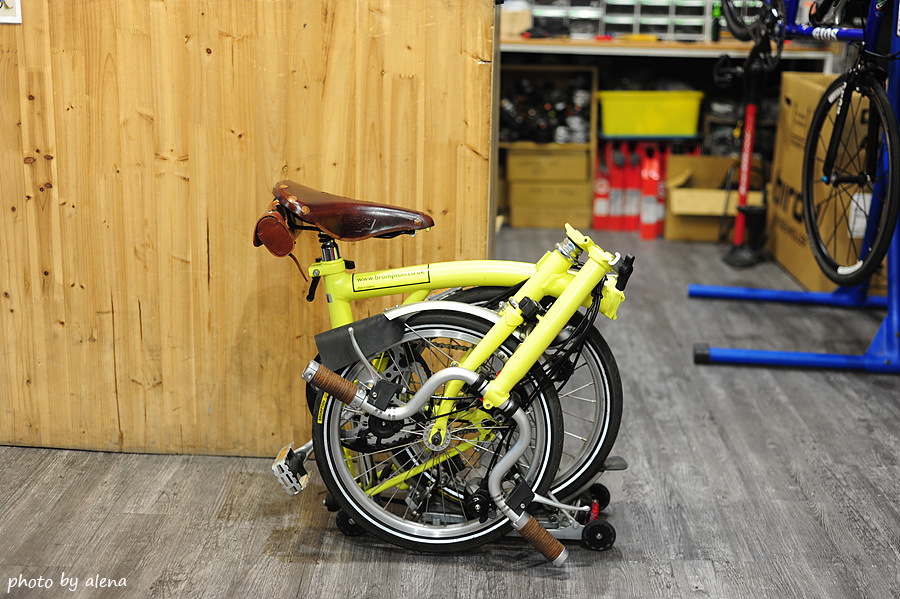

브롬톤 정비완료!!
